2-in1-Lösung für Werkstückhalterungen Blocksauger VCBL-R und VCBL-N: Zwei Fliegen, eine Klappe

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

J. Schmalz GmbH - Welt der Vakuum-Technologie
Flow Europe GmbH
JESSBERGER GmbH
asecos GmbH

Schmalz präsentiert mit den neuen Blocksaugern VCBL-R und VCBL-N eine durchdachte 2-in-1-Lösung für Nesting- oder Rastertische. Die Baureihe fixiert Werkstücke auf beiden Tischarten sicher und löst dank zahlreicher Abmessungen und Spannhöhen jede Aufgabe in der CNC-Bearbeitung von Holz.

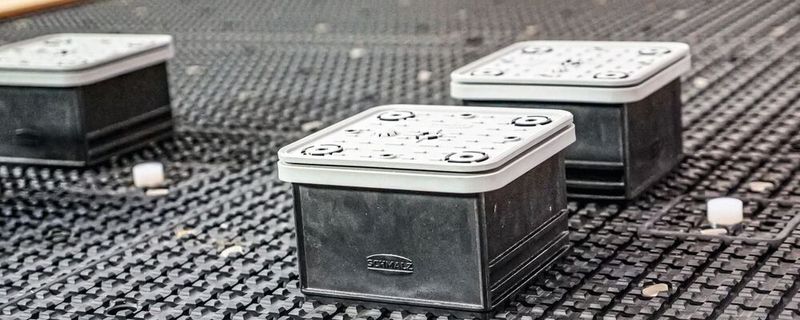

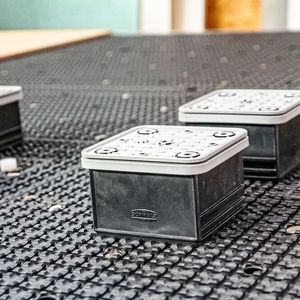

Alle gängigen Rastergeometrien lassen sich mit den optimierten Vakuum-Spannmitteln VCBL-R bestücken.(Bild: J. Schmalz GmbH)
Alle gängigen Rastergeometrien lassen sich mit den optimierten Vakuum-Spannmitteln VCBL-R bestücken.
(Bild: J. Schmalz GmbH)

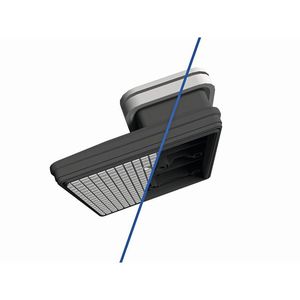

Hohe Flexibilität und kurze Rüstzeiten zeichnen die neuen Blocksauger VCBL-R und VCBL-N aus. Schmalz setzt beim Design auf eine clevere 2-in-1-Funktion: Mit einem Handgriff lassen sich die Spannmittel vorbereiten. Der Reibclip an der Unterseite fixiert die Blocksauger auf Nesting- und Glatttischen. Der Clip lässt sich in Sekundenschnelle entfernen – dann sitzt der Sauger auch auf allen gängigen Rastergeometrien mit 30 und 40 Millimetern felsenfest.

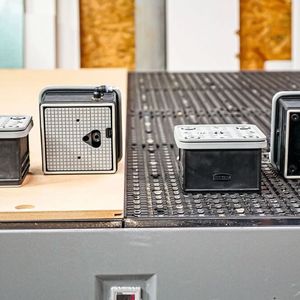

Anwender erhalten damit eine universelle Lösung, mit der sie sowohl Raster- wie auch Nestingtische bestücken können. Ist die Bearbeitung aufwendiger, wie beispielsweise bei der Bearbeitung der Werkstückkante oder von Kleinteilen, schaffen die neuen Baureihen Abhilfe, ohne dabei die aus MDF bestehende Schonplatte zu beeinträchtigen. Der als Zubehör erhältliche Schlauchanschluss ermöglicht den Einsatz an einer beliebigen Position auf dem Rastertisch, auch wenn sich keine Saugstelle unterhalb des Saugers befindet. Außerdem steigert er die Leistung bei besonders anspruchsvollen Anwendungen.

Bildergalerie

Werkzeugfreier Wechsel

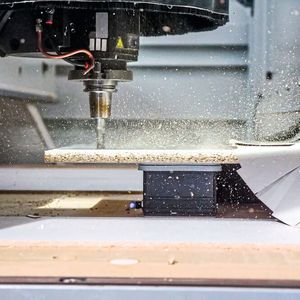

Die Saugplatte fixiert Bauteile aller Art – von rauen oder strukturierten Oberflächen bis hin zu Massivholz. Sie lässt sich bei Verschleiß schnell und werkzeuglos tauschen. Ihre Membran schützt das Werkstück vor dem direkten Kontakt mit dem serienmäßig vorhandenen Tastventil und verhindert gleichzeitig das Eindringen von Schmutz. Das optionale Abhebesystem bewahrt die Dichtkante der Saugplatte vor Beschädigungen und erleichtert es Anwendern, große Werkstücke zu be- und entladen.

Die anpassungsfähige Baureihe mit Arbeitshöhen von 25 bis 132 Millimetern eignet sich gleichermaßen für einfache 3-Achs- und komplexe 5-Achs-Bearbeitungen.

(ID:50215122)
