Werkzeuge CCD-Kamera steigert Produktivität bei der Bohrerherstellung

Hersteller von präzisen Bohrern müssen für die Einarbeitung von Fase, Kühlkanalnuten und Vorspitze in ihre Rohteile meist mehrere Arbeitsgänge einplanen. Das kostet Zeit und gilt als Schwachstelle innerhalb der Produktionskette. Der Einsatz einer optimierten CCD-Kamera, erlaubt diese Arbeiten nun in einem Prozessschritt.

Anbieter zum Thema

Treston Deutschland GmbH

Renishaw GmbH

AGTOS Gesellschaft für technische Oberflächensysteme mbH GmbH

Rollomatic SA

Für die Herstellung hochpräziser Bohrer ist schon die Vorbereitung der Werkzeugrohlinge ein kritischer Faktor und nimmt viel Zeit in Anspruch. Denn normalerweise werden die Hartmetallstäbe spitzenlos (centerless) ohne Nut für Kühlkanäle und Fase am Schaftende geschliffen. Die Bearbeitung dieser Nut erfolgt dann separat, zum Beispiel auf einer konventionellen Schleifmaschine. Wie oft haben sich Werkzeughersteller schon gewünscht, diese Schritte schnell, flexibel und wirtschaftlich in einem Arbeitsgang zu bewerkstelligen? Rollomatic, ein führender Schleifmaschinenhersteller, ermöglicht dies nun erstmals mit einem neuen Feature für die Präzisions-Schälschleifmaschine Shapesmart NP5 – einer integrierten CCD-Kamera.

Optionaler Kameraeinsatz erweitert das Anwendungsspektrum

Die Shapesmart NP5 stellt komplexe Rohlinge mit optimalem Rundlauf innerhalb einer Toleranz von 0,001 mm her. Die fünfachsige Präzisions-Schälschleifmaschine ist mit einem Drei-Achs-Laderoboter ausgestattet und arbeitet in einem Schleifbereich zwischen 0,025 mm und 20 mm. Mit diesem Durchmesserspielraum ist die Maschine ideal geeignet für die Bearbeitung von Schneidwerkzeugrohlingen, Stempeln, Auswerferstiften und vielen ähnlichen Teile.

Auch komplexe Formen und extreme Verhältnisse von Durchmesser und Werkstücklänge, können präzise geschliffen werden. Dabei kombiniert sie die Schrupp- und Schlichtbearbeitung in einem Durchgang. Die Rollomatic-Experten haben den Nutzern der Shapesmart NP5 – insbesondere den Werkzeugherstellern – mit der neu integrierte CCD Kamera ein optionales Feature zu bieten, welches die Aufgaben des Maschinenoperators erleichtert und zusätzliche Anwendungsfelder erschließt. Das gilt speziell für den Wunsch nach einer schnellen und wirtschaftlichen Vorbereitung von Bohrerrohlingen.

CCD-Kamera erlaubt präzise Werkstückausrichtung über die Kühlkanäle

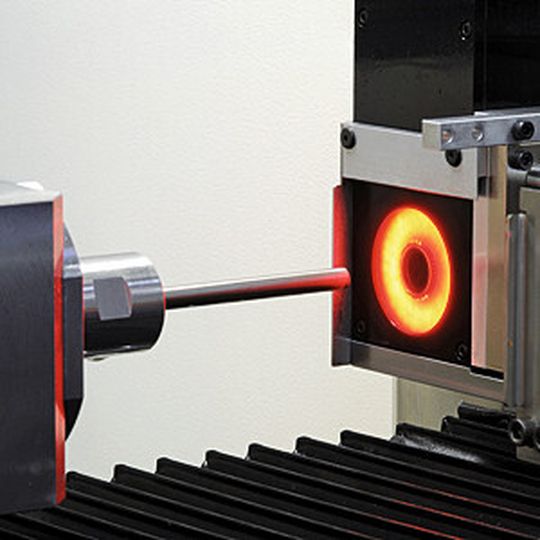

Die Funktion der CCD-Kamera muss man sich folgendermaßen vorstellen: Zuerst lokalisiert die Kamera die Kühlkanäle des Werkstücks, um den Bohrerrohling über die Positon der Kanäle auszurichten. Die Shapemart NP5 schleift anschließend die Kühlkanalnut vertikal zu den Kanallöchern. Als nächster Schritt folgt in der gleichen Aufspannung der Schliff der Fase. Um die Werkzeugspitze zu bearbeiten, wird der Rohling danach mit der bereits in früheren Anlagenvarianten genutzten integrierten Umkehrfunktion gewendet. Im Bedarfsfall, kann der Bohrerdurchmesser auch konisch ausgeführt werden. Während des Schleifens kann die Maschine den Durchmesser erfassen und so stets automatisch angleichen. Das garantiert auf den Durchmesser eine Toleranz von etwa 0,001 mm. Bei dieser Anwendung ist an keiner Stelle ein manueller Eingriff nötig.
