In besonders dynamischen Anwendungen müssen nicht nur die Maschinenachsen zuverlässig geklemmt, sondern auch bewegte Massen wirksam abgebremst werden. Hema hat deshalb die Disk Clamp entwickelt, ein Sicherheitsklemmsystem mit Notbremsfunktion.

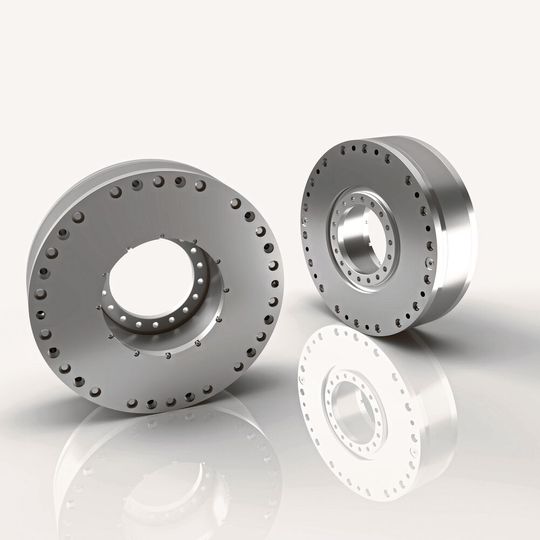

Mit der Disk Clamp von Hema lassen sich nicht nur Lasten sicher fixieren, sondern auch bewegte Massen wirksam abbremsen.(Bild: Hema Maschinen- und Apparateschutz)
Mit der Disk Clamp von Hema lassen sich nicht nur Lasten sicher fixieren, sondern auch bewegte Massen wirksam abbremsen.
(Bild: Hema Maschinen- und Apparateschutz)

Klemmsystem – Das kombinierte Klemm- und Bremssystem Disk Clamp erreicht als passive pneumatische Sicherheitseinrichtung axiale Klemmkräfte von etwa 8.000 N, die sich im Booster-Modus auf bis zu 17.000 N steigern lassen. Die Disk Clamp wird in der Version für vier bis zehn bar mit Druckluft betrieben. Dadurch wird im Vergleich zu hydraulisch betriebenen Systemen eine deutlich schnellere Reaktionszeit möglich. Da nur ein Druckluftanschluss erforderlich ist, ergibt sich außerdem ein kostengünstigerer und einfacherer Betrieb.

Kurze Reaktionszeit dank Pneumatik

Ihre kurze Reaktionszeit und die hohen Haltekräfte erreicht die Disk Clamp durch das Prinzip des Federspeichers: Die Klemm- und Bremselemente der Baureihe öffnen pneumatisch und erzeugen ihre Klemm-und Bremskraft über einen Federspeicher bei 0 bar, also ohne Druckluftbeaufschlagung.

Die Klemm-und Bremskraft entsteht durch Reibschluss zwischen den senkrecht aufeinander stehenden Klemm-und Bremsbelägen und der integrierten Bremsscheibe. Durch Beaufschlagung der öffnenden Zylinderkammer (open) mit Druckluft und Entlüften der schließenden Zylinderkammer (close) werden die integrierten Federn vorgespannt und die mit einem Bremsbelag ausgestattete Druckscheibe hebt über den Pneumatikkolben angetrieben von der Bremsscheibe ab. Das Klemm-und Bremselement ist in diesem Zustand geöffnet. Durch umgekehrte Be- und Entlüftung der Zylinderkammern wird das Klemm- und Bremselement geschlossen: Die Druckscheibe wird durch die vorgespannten Federn über den Pneumatikkolben angetrieben und bis zum Kontakt der Bremsscheibe mit dem Bremsbelag der Festlagerplatte bewegt. Durch zusätzliche Druckbeaufschlagung der schließenden Zylinderkammer (Booster) besteht optional die Möglichkeit, die Klemm-und Bremskraft im geschlossenen Zustand zu erhöhen.

Das Brems- bzw. Haltemoment liegt bei der DC50 je nach Nenn-/Betriebsdruck (Pn) bei 40 Nm (Pn = 4 bar) oder bei 60 Nm (Pn = 6 bar). Bei der DC 100 sind es 160 bzw. 240 Nm und bei der DC 120 beträgt es 175 Nm/275 Nm. Wird der Axialkolben zusätzlich zum Federspeicher mit Druckluft beaufschlagt (Booster-Modus), lässt sich die Brems- und Klemmkraft noch weiter erhöhen: Bei der Ausführung DC 50 erhöht sich das Brems-/Haltemoment so bei Beaufschlagung mit 6 bar von 60 Nm auf 105 Nm, bei der DC 120 von 265 Nm auf 465 Nm.
