Föhrenbach Einfach zu kombinierende lineare Verstelleinheit

Redakteur: Stefanie Michel

Das Svan-Führungssystem aus Aluminium von Föhrenbach ist für hohe Momentenbelastung ausgelegt. Es kommt überall dort zum Einsatz, wo Produkte exakt positioniert oder eingerichtet werden müssen.

Firmen zum Thema

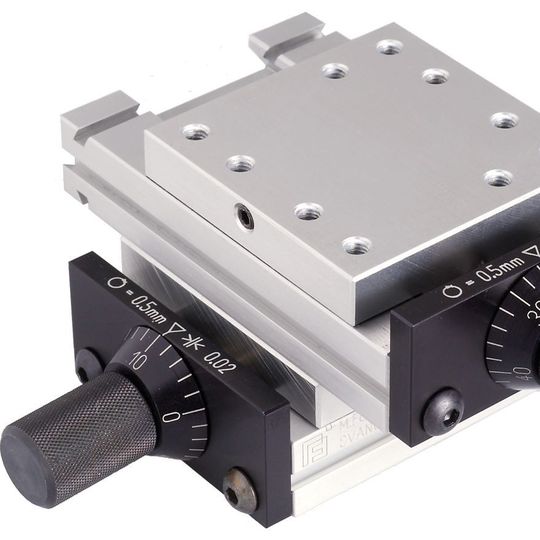

Die Linearführung Svan ist in 5 Größen erhältlich.
Die Linearführung Svan ist in 5 Größen erhältlich.
(Bild: Föhrenbach)

Das Svan-Führungssystem erlaubt es, Produkte oder Untersuchungsgegenstände exakt zu verstellen beziehungsweise einzurichten und an der gewünschten Stelle zu sichern. Die Innovation stecke in der spielfreien Klemmung mit einem Höhen- und Seitenversatz von weniger als 0,003 mm.

Gerade im Bereich der Forschung und Entwicklung findet diese lineare Verstelleinheit breite Verwendung: Um eine Messkamera zu positionieren, einen Untersuchungsgegenstand unter dem Mikroskop im Mikrometerbereich zu bewegen oder Laserköpfe zur Präzisionsbearbeitung etwa für Mikrobohrungen in die optimale Stellung zu bringen, kommen solche Systeme zum Einsatz.

Bildergalerie

Fünf Baugrößen zwischen 20 und 120 mm bei Standardhüben zwischen 5 und 100 mm kennzeichnen den großen Einsatzbereich. Die schnelle Kombinierbarkeit zu Zwei- oder Drei-Achs-Systemen durch vorbereitete Montageleisten erweitert die Einsatzmöglichkeiten zusätzlich. Sämtliche Bohrungen für eine x-y-z-Montage sind vorhanden, sodass keine weiteren Nacharbeiten notwendig sind. Anwender schätzen die guten Verstellmöglichkeiten mit Mikrometerrändel oder auf Wunsch mit Sechskant-Schraubendreher.
