Igus Energieketten platzsparend aufrollen

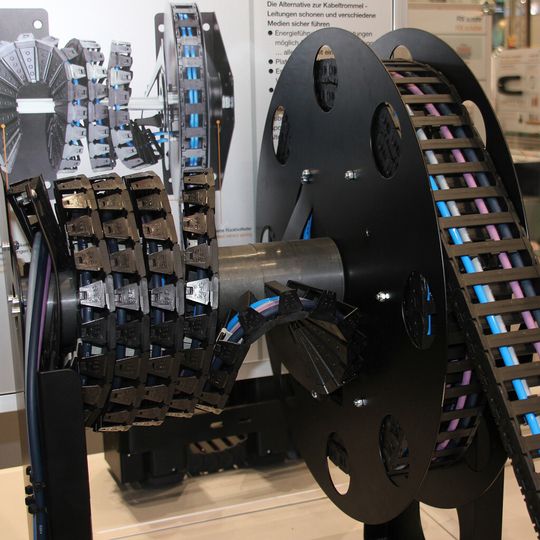

Sein in diesem Jahr vorgestelltes aufrollbares Energiekettensystem E-Spool hat Igus nun weiter ausgebaut. Zur Motek 2012 stellte das Unternehmen mehrere neue Varianten vor: der Kunde kann jetzt wählen zwischen drei verschiedenen Längenvarianten (0-4 m, 4-7 m und 7-14 m).

Anbieter zum Thema

Metrofunk Kabel-Union GmbH

SAB Bröckskes GmbH & Co KG

AGTOS Gesellschaft für technische Oberflächensysteme mbH GmbH

igus GmbH

Je nach Menge der zu führenden Leitungen kann die E-Kette der Serie 1400 mit den Innenbreiten 80 und 125 mm geordert werden. Das „Twisterband“ verbindet die Rolle mit dem Wellenbock, der als Schnittstelle zu den fest verlegten Leitungen dient. In klassischen Kabeltrommeln wird diese Aufgabe meist von Schleifkontakten übernommen. Hier können jedoch, anders als bei Schleifkontakten auch Leitungen für Daten, Druckluft und Flüssigkeiten durchgehend in einem System verbunden und vor allem jederzeit ausgetauscht oder verändert werden. Beim Twisterband TB 30 ist ausreichend Platz für Leitungsdurchmesser bis 16 mm vorhanden. Sind mehr Leitungen erforderlich, kann es auch beidseitig an die Kettentrommel heranführen.

E-Kette immer in der richtigen Länge vorhanden

Eine Standard-E-Kette aus der Serie E2/000 per Rolle geführt sorgt durch eine integrierte Rückholfeder jederzeit für die genau richtige Länge und Spannung der Energiezuführung. In der Ausgangsposition ist die Kette platzsparend vollständig eingerollt.

Das aufrollbare Energiekettensystem dient als modularer Ersatz für klassische Kabeltrommeln. Außerdem lässt es sich besonders in beengten Bauräumen einsetzen, denn zusätzlicher Platz zum Ablegen der Kette, wie bei freitragenden- oder Zick-Zack-Anwendungen wird nicht benötigt. Die E-Spool eignet sich für den Einsatz in Hubwagen, Sortieranlagen, mobilen Kranwagen, Bühnenanwendungen oder Montage- bzw. Prozesskranen mit Greifern.

Neuartige Energieketten bereits in teleskopierbarer Bewindungsanlage eingesetzt

Die Firma Becker Elektro Stapler Service aus Erftstadt gehörte zu den ersten Kunden des Systems. Sie setzt die Energiezuführung in einer teleskopierbaren Bewindungsanlage ein. Solche Anlagen verhindern, dass Frost die Blüten in Obstplantagen zerstört und es in Folge zu Ernteausfällen kommt. Die Anlage ist mobil und bis auf 10 m senkrecht ausfahrbar. Die E-spool versorgt den Motor der Anlage mit Medien- und Energieleitungen.
