Mitutoyo Formmessgerät für sehr große und schwere Werkstücke

Der japanische Hersteller Mitutoyo hat ein neues, hochgenaues Rundheitsmessgerät namens Roundtest RA-6000CNC für große, schwere Werkstücke im Programm. Die hohe Zuladung von 350 kg ermöglicht laut Mitutoyo eine Messung von Bauteilen aus praktisch allen Branchen.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

Kinkele GmbH & Co. KG - Ihr Auftragsfertiger für den Maschinenbau

SAB Bröckskes GmbH & Co KG

Mitutoyo Europe GmbH

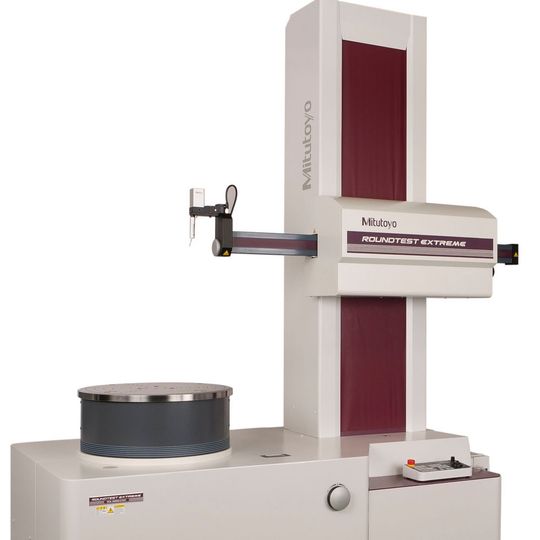

Messtechnik – us. Das neue Form- und Lagemessgerät Roundtest RA-6000CNC von Mitutoyo ist eigens für das Messen von sehr großen und schweren Werkstücken mit sehr hoher Präzision entwickelt worden. Wie Mitutoyo mitteilt, vereint es hohe Genauigkeit mit einfacher Manövrierbarkeit und sehr guten Analysemöglichkeiten. Das automatische CNC-Formmessgerät schließe nicht nur zuverlässig Bedienerfehler aus, sondern spare obendrein noch viel Zeit.

Das neue Modell zeichnet sich den Angaben zufolge durch einen großen Messbereich von 1050 mm in der Z2-Säule aus und eignet sich damit für Kurbelwellen, Spindeln und hohen Werkstücken aller Art. Es ist mit einem hochgenauen Drehtisch ausgerüstet. Daraus ergibt sich eine Rundlaufabweichung von (0,05+6H/10000) μm.

Die hohe Zuladung von 350 kg ermöglicht laut Mitutoyo eine Messung von Bauteilen aus praktisch allen Branchen, auch solche mit sehr großen Durchmessern, beispielsweise große Lager. Das System ist ab Werk mit dem Automatischen Ausrichttisch (A.A.T.) mit vollautomatischer Zentrier- und Nivellierfunktion ausgerüstet. Dies befreie den Werker von der Pflicht des manuellen Ausrichtens der Werkstücke. Hochpräzise Glasmaßstäbe minimieren Positionierungsfehler und schnelle Verfahrbewegungen der Achsen reduzieren die Gesamtmesszeit vom Einrichten des Werkstücks bis zum Messen erheblich, heißt es weiter.

Das System wird von der leistungsfähigen Roundpak V7.4 Software gesteuert. Sie bietet Teileprogrammerstellung ebenso wie Einzelmessfunktionen, führt Mitutoyo aus.

(ID:44663147)
