Verlustarme Dynamik

Franke-Drahtwälzlager und -Linearführungen bewegen Medizintechik

< zurück

Seite: 4/4

Anbieter zum Thema

Franke GmbH
JUNG Hebe- und Transporttechnik GmbH
Renishaw GmbH

Ein segmentierter Direktantrieb trotzt der Schwerkraft

In einer wegweisenden technologischen Entwicklung präsentiert sich Franke mit der Drehverbindung mit Segmentmotor als Vorreiter im Bereich fortschrittlicher Lagerungstechnologien. Diese neuartige Lagersystem integriert nämlich ein Drahtwälzlager mit einem motorisierten Direktantrieb, der die traditionellen Grenzen vertikaler Lageranwendungen überwindet. Die Drehverbindung mit Segmentmotor zeichnet sich durch eine einzigartige Struktur aus: Der integrierte Motor, dessen Statorwicklungen ausschließlich die obere Hälfte des Lagers umfassen, ermöglicht eine beeindruckende Leistung von bis zu 300 Umdrehungen pro Minute.

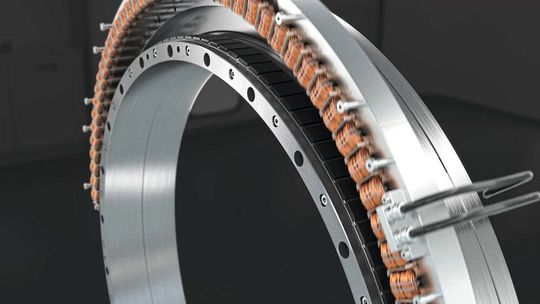

Das ist eine innovative Drehverbindung mit segmentiertem Direktantrieb von Franke aus Aalen. Sie überwindet quasi die Schwerkraft, um Computertomographen langlebiger und präziser zu machen.(Bild: Franke)
Das ist eine innovative Drehverbindung mit segmentiertem Direktantrieb von Franke aus Aalen. Sie überwindet quasi die Schwerkraft, um Computertomographen langlebiger und präziser zu machen.
(Bild: Franke)

Diese innovative Konstruktion gewährleistet eine optimale Balance zwischen Kraft und Gewicht, was zu dieser außergewöhnlicher Leistung führt. Die entscheidende Besonderheit des Segmentlagers liegt in der einseitig nach oben wirkenden elektromagnetischen Kraft des Stators, welche die auf den Rotor wirkende Schwerkraft verringert. Das integrierte Lager wird so vom Gewicht des Rotors entlastet. Das Resultat ist eine erheblich verlängerte Lebensdauer im Vergleich zu konventionellen Wälzlagern.

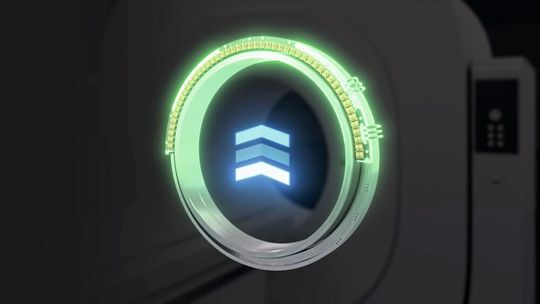

Der integrierte Motor, dessen Statorwicklungen ausschließlich die obere Hälfte des Lagers umfassen, erreicht bis zu 300 Umdrehungen pro Minute. (Bild: Franke)
Der integrierte Motor, dessen Statorwicklungen ausschließlich die obere Hälfte des Lagers umfassen, erreicht bis zu 300 Umdrehungen pro Minute.
(Bild: Franke)

Robuste Franke-Lagersysteme schonen Ressourcen

Drehverbindungen mit Segmentmotor finden Anwendung in Geräten und Maschinen, in denen Wälzlager mit hoher Drehzahl vertikal eingesetzt werden. Beispiele hierfür sind Bearbeitungsmaschinen aller Art, Gepäckscanner und eben auch Computertomograpen.

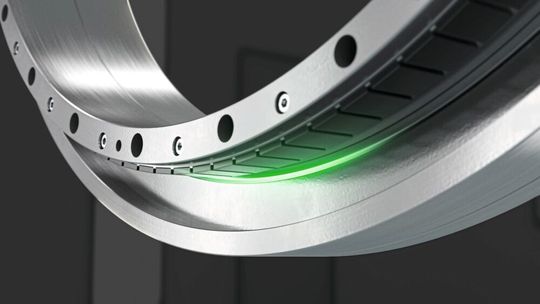

Franke-Drehverbindungen mit Segmentmotor sind ideale Antriebe für Bearbeitungsmaschinen aller Art, Gepäckscanner und natürlich auch Computertompgraphen.(Bild: Franke)
Franke-Drehverbindungen mit Segmentmotor sind ideale Antriebe für Bearbeitungsmaschinen aller Art, Gepäckscanner und natürlich auch Computertompgraphen.
(Bild: Franke)

Die präzise und belastungsarme Arbeitsweise macht diese Systeme also ideal für Szenarien, in denen höchste Anforderungen an die Leistung gestellt werden. Und außer der eindrucksvollen Lebensdauer (bis zu einer Milliarde Umdrehungen stellen kein Problem dar) und den verlängerten Wartungsintervallen leisten Drehverbindungen mit Segmentmotor einen maßgeblichen Beitrag zur nachhaltigen Konstruktion. Denn durch die Reduzierung des Verschleißes und die optimierte Arbeitsweise tragen sie dazu bei, Ressourcen zu schonen und die ökologischen Auswirkungen zu minimieren. Die Total Costs of Ownership macht die etwas höheren Einstandspreise deshalb mehr als wett.
