Automatica 2014 Handarbeitsplatz für die Montage von Kleinserien im Mikrometerbereich

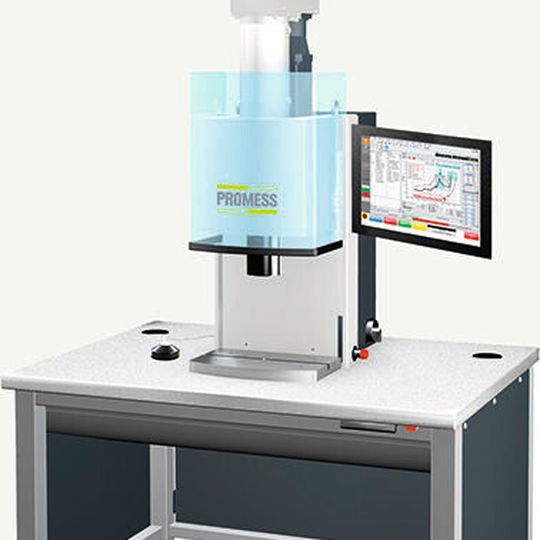

Der kompakte Handarbeitsplatz UFM-C-Compact von Promess eignet sich aufgrund seiner hohen Präzision speziell für Teile, die im Mikrometerbereich eingepresst werden müssen.

Anbieter zum Thema

Föhrenbach GmbH

Baß Antriebstechnik GmbH

AGTOS Gesellschaft für technische Oberflächensysteme mbH GmbH

Promess für Montage- und Prüfsysteme GmbH

Die integrierte NC-Servopresse positioniert auf ± 0,001 mm genau. Der Arbeitsplatz kann aufgestellt und sofort in Betrieb genommen werden. Die Bedienung erfolgt über einen Industrie-Panel-PC mit Touchscreen, der an der Presse montiert ist. Änderungen der Prozessparameter oder des Programms sind direkt am Touchscreen ausführbar und die Prozessdaten können permanent visualisiert werden. Die Bedienoberfläche ist laut Hersteller einfach und intuitiv. Die Software UFM V5 bietet alle Möglichkeiten zur Qualitätssicherung und Prozessüberwachung. Die Signalverläufe können sowohl mit der Hüllkurventechnik als auch mit der Fenstertechnik überwacht werden.

Nach dem Programmstart über den Touchscreen, ein Fußpedal oder einen Startknopf schließt die Schutztür elektrisch und wird verriegelt. Das Werkstück wird bearbeitet und der Bediener hat beide Hände frei, um das nächste Teil vorzubereiten. Das parallele Arbeiten erhöht somit den Ausstoß gegenüber herkömmlichen Handarbeitsplätzen mit Zweihandauslösung.

Auch eine Baugruppenmontage mit verschiedenen Bauteilen lässt sich in einem einzigen Fügeprogramm mit dem UFM-C-Compact realisieren. Dafür werden für jedes Bauteil die Programmschritte definiert, die dann als Schrittliste im Fügeprogramm automatisch abgearbeitet werden. Nach jeder Fügeoperation eines Bauteils öffnet sich die Schutztür und der Bediener legt das nächste Bauteil ein. Der Handarbeitsplatz ist in zwei Varianten im Nennbereich von 50 N bis 30 kN verfügbar.

Promess auf der Automatica 2014: Halle A6, Stand 213
