Automationslösung Handlingsystem bis 1200 kg Transportgewicht

| Redakteur: Mag. Victoria Sonnenberg

Das Handlingsystem HS flex heavy von Hermle kann an die 5-Achs-Bearbeitungszentren der Performance Line aber auch an Modelle der High-Performance-Line adaptiert werden. Erstmalig ist somit auch die C 650 automatisiert lieferbar.

Firmen zum Thema

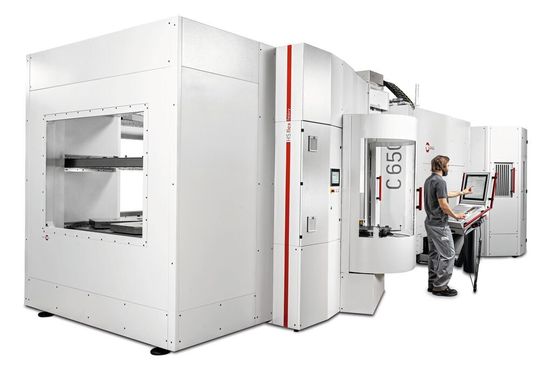

Das HS flex heavy mit zwei Speichermodulen adaptiert an ein 5-Achs- Bearbeitungszentrum C 650.
Das HS flex heavy mit zwei Speichermodulen adaptiert an ein 5-Achs- Bearbeitungszentrum C 650.
(Bild: Hermle)

Das flache Mineralgussbett sei gut zugänglich. Die beiden Flügeltüren sind mit einer Doppelfunktion belegt. Bei einem Werkstückwechselvorgang versperren sie den Zugang für den Bediener, während der Bearbeitung des Werkstückes geben sie den Zugang zum Arbeitsblickfeld und Arbeitsraum frei und versperren gleichzeitig den Zugang zur Handlingeinheit. Die Dreh-, Hub- und Linearachsen der Handlingeinheit ermöglichen eine präzise Bewegung der bis zu 1200 kg schweren Werkstücke inklusive Palette zwischen dem Rüstplatz, den Speichermodulen und dem Arbeitsraum des Bearbeitungszentrums, heißt es.

Werkstücke in größeren Dimensionen sind möglich

Bei einer Kranbeladung der Bearbeitungszentren könnten auch Werkstücke mit einem noch höheren Gewicht und Dimensionen in den Maschinenarbeitsraum eingebracht werden. Um mögliche Fehlerquellen für den Bediener zu reduzieren, wird am Rüstplatz bereits die maximale Werkstückhöhe abgefragt, sodass keine Werkstücke mit zu großen Abmessungen eingeschleust werden können. Die maximal zu händelbare Werkstückgröße beträgt 800 mm x 630 mm x 700 mm (B x T x H).

Besonderes Augenmerk wurde auch auf die Entwicklung der Speichermodule gelegt. Im Standard ist ein Modul verbaut, optional ist die Adaption eines zweiten Moduls möglich. Die Module sind in Regalbauweise aufgebaut und bieten Individualität in der Paletten-/Werkstückauslegung. Es können bis zu drei Regalböden mit insgesamt bis zu 9 Palettenspeicherplätzen pro Modul geordert werden. Somit stehen beim Einsatz von zwei Speichermodulen bis zu 18 Palettenplätze zur Verfügung. Über einen eigens entwickelten Speichergenerator, der sowohl zulässige Gewichte wie auch Abmessungen (da verschiedenste Maschinenmodelle möglich sind) prüft, kann die Speicherbelegung schnell und einfach festgelegt werden.

Intuitiv über ein Touchpanel bedienbare Software

Gesteuert und verwaltet wird das HS flex heavy wie auch die Palettenwechsler und das Robotersystem RS 05-2 über das Hermle eigene, Hermle-Automation-Control-System kurz HACS. HACS ermögliche eine intelligente Auftragsverwaltung, die intuitiv über ein Touchpanel bedienbare Software, assistiert den Bediener bei seinen täglichen Aufgaben. Durch die transparente Darstellung der Aufträge und erforderlichen Bedienerhandlungen werden die organisatorisch bedingten Stillstände reduziert und die Anlagenproduktivität maximiert. Kombiniert mit dem Hermle-Information-Monitoring-System, das die Zustände der Maschine in Echtzeit aufzeigt und von jedem Tablett, Desktop oder Smartphone dargestellt werden kann, bilden die beiden Softwaretools einen wichtigen Baustein für den Industrie 4.0 tauglichen Einsatz der Hermle Bearbeitungszentren.
