Smart erfasst Hexagon stellt ersten zoomfähigen 3D-Scanner vor

Quelle: Hexagon 3 min Lesedauer

Anbieter zum Thema

Hexagon Manufacturing Intelligence
Hexagon AB
Renishaw GmbH
Franke GmbH
Shining 3D Tech Co., Ltd

Der, wie Hexagon betont, branchenweit erste zoomfähige, optische 3D-Scanner namens Smartscan VR800 gilt as sehr flexibel und einfach zu bedienen bei der Inspektion verschiedenster Bauteile.

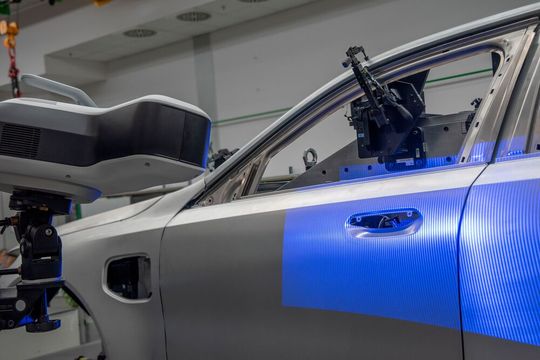

Hexagon hat den ersten zoomfähigen, optischen 3D-Scanner entwickelt, der als wahrer Zeitsparer beschrieben wird. Erfahren Sie hier, was den Scanner Smartscan VR800 so besonders macht und warum er wertvolle Unterstützung bei der Bauteilinspektion leisten kann.(Bild: Hexagon)
Hexagon hat den ersten zoomfähigen, optischen 3D-Scanner entwickelt, der als wahrer Zeitsparer beschrieben wird. Erfahren Sie hier, was den Scanner Smartscan VR800 so besonders macht und warum er wertvolle Unterstützung bei der Bauteilinspektion leisten kann.
(Bild: Hexagon)

Hexagons Manufacturing Intelligence Division hat einen neuen Hochleistungs-Streifenlichtscanner vorgestellt. Der Smartscan VR800 basiere auf einer vollständig überarbeiteten Plattform und sei nicht zuletzt der erste optische 3D-Scanner auf dem Markt, der über ein motorisiertes Zoomobjektiv verfüge. Damit könne der Benutzer die Datenauflösung und das Messvolumen vollständig über Softwareeinstellungen anpassen. Das, erklären die Briten, steigert die Produktivität in der Qualitätsprüfung erheblich und verbessert die Arbeitsabläufe durch effizientere Ausrichtprozesse nach dem Scannen. Dazu kommt die Möglichkeit, Scans mit unterschiedlichen Auflösungen in einem einzigen Projekt zu kombinieren. Die Notwendigkeit, die Optik für unterschiedliche Anwendungsfälle zu wechseln, war schon immer eine der größten Herausforderungen bei der Implementierung von Inspektionssystemen, die mit Streifenlicht arbeiten. Dabei könne aber man jetzt entspannter sein.

Einfache Festlegung der Art der Datenerfassung

Während herkömmliche Streifenlichtscanner eine feste optische Konfiguration haben, ist der Smartscan VR800 durch die Kombination von zwei Stereokamera-Setups und eben einer optischen, zoomfähigen Projektion weitaus flexibler einsetzbar. Er ermöglicht es auch, genau festzulegen, in welcher Form er seine Daten erfasst. Drei neue Softwarefunktionen namens Smart Resolution, Smart Zoom und Smart Snap sorgen für die Auflösung und das Messvolumen ohne mechanische Veränderungen am System selbst vornehmen zu müssen. Das bedeute, dass datenintensive hochauflösende Scans auf die Bereiche mit den wichtigsten Merkmalen konzentriert werden könnten, während andere Bereiche durch größere und/oder niedriger aufgelöste Scans effizienter erfassbar seien. Der VR800 verwendet vier 20-MP-Kameras in einer Dual-Stereo-Anordnung - für einen größeren Bereich an Messvolumen. Dies wird in einzigartiger Weise mit einer digitalen Projektionseinheit mit optischem Zoom kombiniert, die es ermöglicht, verschiedene Volumina zu messen (drei von jedem Kamerapaar) und die Auflösung innerhalb jedes Volumens zu variieren. Die Vorteile des zoomfähigen 3D-Scanners im Überblick:

Bildergalerie
  • Einfache Anpassung von Scandetails und -größe in der Software – also keine manuellen Änderungen erforderlich;
  • Kombiniert detaillierte und größere Scans in einem Modell für schnellere Ergebnisse;
  • Schnellere Verarbeitung von Scans durch Reduzierung überschüssiger Daten ohne wichtige Details zu verlieren;
  • Ein speziell angefertigter Carbonfaserrahmen sorgt für thermische Stabilität und ermöglicht längere Intervalle zwischen den Kalibrierungen.
