Da wackelt nix! Jakob Antriebstechnik stellt 25-Tonnen-Spannschraube vor

Quelle: Jakob Antriebstechnik 1 min Lesedauer

Anbieter zum Thema

JAKOB Antriebstechnik GmbH
Baß Antriebstechnik GmbH
Maxon Motor GmbH
Beckhoff Automation GmbH & Co. KG

Jakob Antriebstechnik bietet jetzt die Kraftspannschraube SC mit 230 Newtonmetern Azugsdrehmoment vor, die umgerechnet eine Spannkraft von 25 Tonnen aufbaut.

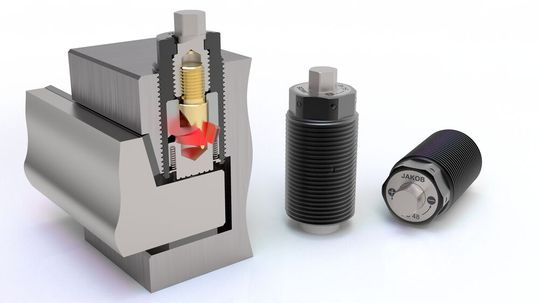

Jakob Antriebstechnik verweist in diesem Beitrag auf die neue Kraftspannschraube der Serie SC. Was das System für Fertigungsbetriebe an Vorteilen bringt, verraten die Kleinwallstädter Spezialisten hier ...(Bild: Jakob Antriebstechnik)
Jakob Antriebstechnik verweist in diesem Beitrag auf die neue Kraftspannschraube der Serie SC. Was das System für Fertigungsbetriebe an Vorteilen bringt, verraten die Kleinwallstädter Spezialisten hier ...
(Bild: Jakob Antriebstechnik)

Neuinvestitionen sollten sich langfristig lohnen, wie Jakob Antriebstechnik anmerkt – sei es durch einfachere und schnellere Handhabung bei der Einrichtung, durch die Reduktion von Gefahrenpotenzialen oder durch ergonomischere Arbeitsplatzgestaltungen. Ebenso zählen längere Werkzeugstandzeiten oder eine verbesserte Produktqualität zu den gewünschten Vorteilen. Besonders interessant seien aber Innovationen, die mehrere dieser Aspekte kombinierten. Und bei den Jakob-Spannelementen kommt eine solche Mehrfachwirkung häufig vor, was dem durchdachten Innenleben der Systeme zuzuschreiben ist.

Selbsthemmendes Spannsystem mit drei Millimetern Hub

Das Herzstück der Jakob-Kraftspannschrauben SC ist demnach ein speziell entwickeltes Keilspannsystem. Dieses dient als kraftvoller Verstärker und ermöglicht extrem hohe Spannkräfte bei gleichzeitig relativ niedrigen Anzugsmomenten, wie der Hersteller erklärt. Die einfache, manuelle Bedienung garantiert dabei höchste Betriebssicherheit. Die Kraftspannschrauben der Serie SC eignen sich deshalb für viele Anwendungen – etwa für Pressen, Stanzen, Werkzeugmaschinen, den Vorrichtungsbau und für die Betriebsmittelkonstruktion. Zur Auswahl stehen verschiedene Größen mit abgestuften Gewindedurchmessern und Spannkräften. Aufgrund ihrer speziellen Geometrie sind die SC-Spannschrauben in jeder Spannstellung selbsthemmend und erreichen einen Spannhub von maximal drei Millimetern. Dadurch ließen sich unabhängig vom Anzugsmoment Spannkräfte bis zum Nennwert zuverlässig erreichen.

Es gibt auch eine spezielle Ausführung der Spannschraube

Zusätzlich zu den Standardbaureihen mit Gewindedurchmessern von M36, M48, M64 und M80 bieten die Kleinwallstädter noch die Sonderausführung SC 100 an. Diese beeindrucke mit einer maximalen Spannkraft von 250 Kilonewton bei einem Gewinde von M100 × 6 – und das auch bei lediglich 130 Newtonmetern Anzugsmoment. Die Bedienung erfolgt unkompliziert mit einem 14-Millimeter-Innensechskant-Schlüssel. Für präzise, reproduzierbare Spannkraftwerte empfiehlt Jakob, einen Drehmomentschlüssel zu verwenden. Auf Wunsch sind kundenspezifische Sondergewinde jederzeit möglich, um passgenaue Systeme auch für spezielle Anforderungen bieten zu können.
