Kraftvolle Führungszylinder sparen 70 % Gewicht ein

| Redakteur: Stefanie Michel

Die neuen Kompaktzylinder mit Doppelkolben der Serie JMGP von SMC sind deutlich leichter als die etablierten Kompaktzylinder des Unternehmens. Bei der Entwicklung ist man auf drei wesentliche Kundenanforderungen eingegangen.

Firmen zum Thema

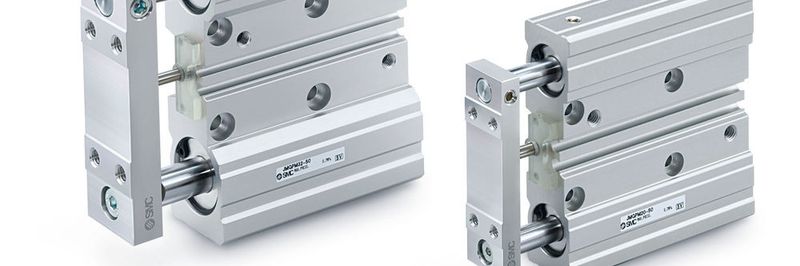

Die neuen, kompakten Führungszylinder mit Doppelkolben der Serie JMGP bringen fast 70 % weniger Gewicht als ihre Pendants der Serie MPG auf die Waage und sind in der Höhe und Länge jeweils zwischen 25 und 35 % kompakter.
Die neuen, kompakten Führungszylinder mit Doppelkolben der Serie JMGP bringen fast 70 % weniger Gewicht als ihre Pendants der Serie MPG auf die Waage und sind in der Höhe und Länge jeweils zwischen 25 und 35 % kompakter.
(Bild: SMC Deutschland)

In modernen Maschinen und Anlagen ist immer weniger Platz. Gleichzeitig erschweren große, massive Anbauteile die Montage und das Handling. Mit den neuen, kompakten Führungszylindern mit Doppelkolben der Serie JMGP wirkt SMC dieser Entwicklung entgegen: Die neuen Modelle bringen fast 70 % weniger Gewicht als die etablierten Kompaktzylinder der Serie MGP auf die Waage. Gleichzeitig wurden in der Höhe und Länge jeweils zwischen 25 und 35 % eingespart. Die Kompaktzylinder der Serie JMGP werden mit Kolbendurchmessern von 12 bis 100 mm angeboten und können Hübe bis 200 mm realisieren. Insgesamt drei verschiedene Montageoptionen und die Option, die Druckluft von vier Seiten aus anschließen zu können, sorgen für maximale Flexibilität in jeder Einbausituation. Ausgestattet mit einer Anschlagdämpfung sind die JMGP-Kompaktzylinder im Einsatz äußerst schonend, wenn sie Güter heben, schieben oder klemmen.

Mit neuen Kompaktzylindern auf Kundenanforderungen reagieren

Die neuen Kompaktzylinder sind für den Einsatz bei Betriebsdrücken zwischen 0,15 und 0,7 MPa konzipiert. Je nach Kolbendurchmesser entwickeln sie dabei eine Kraft von 94 bis 4.750 N. Das zulässige Drehmoment reicht von 0,13 bis 13,54 Nm (Kolbendurchmesser 12 beziehungsweise 100 mm). Die starken Doppelzylinder mit Führung geben dem Kompaktzylinder eine hohe Seitensteifigkeit, so der Hersteller. In der stabilsten Variante mit 100 mm Kolbendurchmesser halten sie Seitenlasten bis 24,5 kg stand.

In der Praxis hat man nach eigenen Angaben drei wesentliche Kundenanforderungen ausgemacht, denen man mit den neuen Kompaktzylindern begegnet:

  • Zum einen ist die Komponentendichte vieler Maschinen in den letzten Jahren derart gewachsen, dass eine Platz- und Gewichtseinsparung dringend erforderlich ist.
  • Zum anderen lassen große Maschinenkomponenten die Transport- und Handlingkosten ansteigen. Die Antwort darauf ist kompakter Leichtbau.
  • Als dritten Punkt bemängeln Kunden oft den Zeitaufwand für die Montage. Die Kompaktzylinder der Serie JMGP bieten hier mit drei Montageoptionen eine hohe Befestigungsflexibilität. Darüber hinaus stehen für den Anschluss der Druckluft vier Seiten zur Wahl.
