Blindleistungs-Kompensationsanlagen Kühlgeräte erhöhen Verfügbarkeit bei Blindleistungskompensation

Blindleistungs-Kompensationsanlagen müssen umsichtig klimatisiert werden. Besonders bewährt haben sich Dachaufbau-Kühlgeräte, die mit spezieller Ausrüstung auch in schwierigem Umfeld – etwa bei hoher Schmutzbelastung und hoher Luftfeuchtigkeit – langfristig störungsfreien Betrieb gewährleisten.

Anbieter zum Thema

Klinkhammer Intralogistics GmbH

AGTOS Gesellschaft für technische Oberflächensysteme mbH GmbH

CMS Automatisme

Pfannenberg Europe GmbH

Bei der Blindleistungskompensation in Wechselspannungsnetzen wird der unvermeidliche Blindstrom und die damit erzeugte Blindleistung von Anlagen und Maschinen reduziert. Dieser Blindstrom ist unerwünscht, weil er zu einer überdimensionierten Anlagenauslegung führen kann und das Stromnetz unnötig belastet. Deshalb empfehlen Energieversorger in vielen Fällen, dass im Hinblick auf Energiekostenreduzierung eine Blindleistungskompensation vorgesehen wird. Dies geschieht meistens durch den Ausgleich induktiver Blindleistung durch kapazitive Lasten.

Richtige Klimatisierung sichert Verfügbarkeit der Blindleistungs-Kompensationsanlage

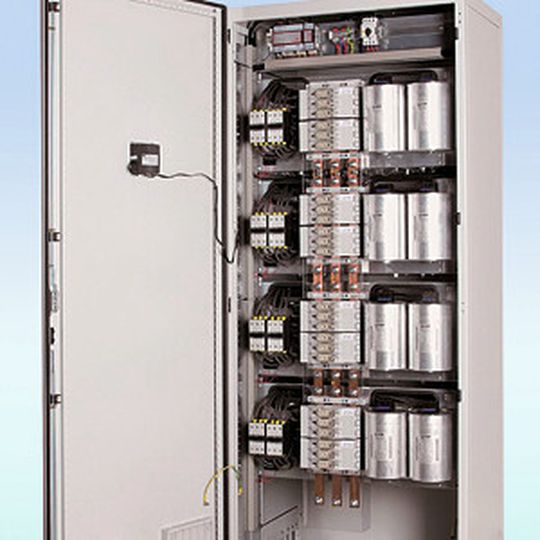

Eine Blindleistungs-Kompensationsanlage besteht aus einer Regeleinheit, aus Induktivitäten, Kondensatoren, Schützen und eventuell aus Thyristoren für die optimale Zuschaltung der Kompensationsmodule (Bild 1). Durch die hohe Strombelastung in einem solchen Gerät ergibt sich eine zu berücksichtigende Verlustleistung im Schaltschrank. Um eine langfristige und wartungsarme Verfügbarkeit der Kompensationsanlage zu gewährleisten, ist eine durchdachte Klimatisierung der Schaltanlage von großer Bedeutung und ein wichtiger Parameter für die Langzeitstabilität und den kostenoptimierten Betrieb.

Als besonders kritisch ist die Alterungs-Temperaturabhängigkeit der Folienkondensatoren zu bewerten. Dabei ergeben sich die folgenden Eckpunkte: Eine maximale Innentemperatur von 40 °C sollte nicht überschritten werden, die optimale Wohlfühltemperatur liegt bei einer Schaltschrank-Innentemperatur von 25 °C.

Kondensatmanagementsystem optimiert Temperaturverlauf

Für das Schwabacher Unternehmen KBR steht die Verfügbarkeit und ein geringes Wartungsaufkommen der Kompensationsanlagen im Vordergrund. Aus diesem Grund setzt es bei erhöhten Umgebungstemperaturen Dachaufbau-Kühlgeräte der Typenreihe DTT von Pfannenberg ein (Bild 2). Durch das patentierte Kondensatmanagementsystem und die optimierte Luftführung dieser Dachkühlgeräte ist auch bei Vollausstattung der Kompensationsanlagen ein optimaler Temperaturverlauf im Schaltschrank gewährleistet und damit ein langjähriger störungsfreier Betrieb gegeben.
