Gesenkbiegepressen Lichtschranke sichert Tandem-Gesenkbiegepressen

Ein Hersteller von Aushärtesystemen für die Betonindustrie unterhält einen großen Maschinenpark für die Blechbearbeitung. Unter anderen auch mehrere Gesenkbiegepressen für unterschiedlichste Kantteile. Für lange Teile stehen zwei Tandemanlagen zur Verfügung, für die ein entsprechendes Sicherheitskonzept erarbeitet wurde.

Anbieter zum Thema

Klinkhammer Intralogistics GmbH

G+K Umformtechnik GmbH

CMS Automatisme

Fiessler Elektronik GmbH & Co. KG

Die Robert Thomas Metall- und Elektrowerkzeuge GmbH & Co. KG (Rotho) ist einer der führenden Hersteller im Bereich Aushärtesysteme für die Betonindustrie. Für die Fertigung dieser Systeme steht bei Rotho ein großer Maschinenpark im Bereich Blechfertigung zur Verfügung.

Sicherungskonzept für Gesenkbiegepressen

Außer einer großen Stanznippelanlage können auf mehreren Gesenkbiegepressen unterschiedlichste Kantteile bearbeitet werden. Für sehr lange Kantteile hat das Unternehmen seit geraumer Zeit zwei Tandempressen im Einsatz. Mit diesen Doppel-Gesenkbiegepressen können die genippelten Teile bis zur einer Länge von 11,5 m abgekantet werden.

Damit den Bedienern dieser Anlagen ein sicheres Arbeiten ermöglicht wird, wurde in Zusammenarbeit mit dem Maschinenhersteller und der Fiessler Elektronik, einem Spezialisten für die Absicherung von Gesenkbiegepressen, ein Sicherungskonzept speziell für Tandempressen entwickelt und in die Praxis umgesetzt.

Tandem-Gesenkbiegepresse zur Erweiterung der Produktionskapazität

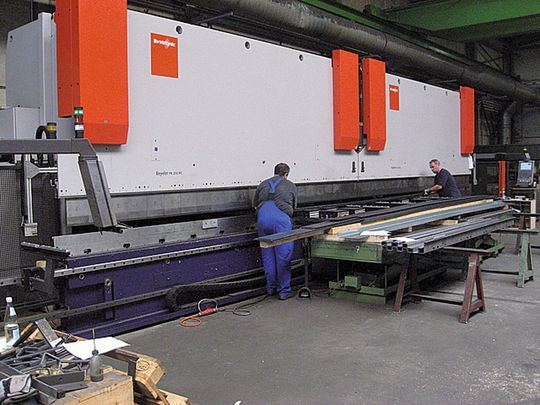

Für die Erweiterung der Produktionskapazität benötigte Rotho eine weitere Tandemanlage (Bild 1). Tandem-Abkantpressen bestehen aus zwei separaten Gesenkbiegepressen, die so nebeneinander aufgestellt werden, dass die Biegelinien beider Pressen fluchten. Der Abstand zwischen den beiden Maschinen wird so gering wie möglich gehalten.

Man kann diese Anlage in zwei unterschiedlichen Betriebsarten nutzen. Zum einen im Tandembetrieb und zum anderen im Einzelbetrieb. Im Tandembetrieb werden für lange Kantteile beide Maschinen im Bereich der Biegegeschwindigkeit synchron betrieben. Das bedeutet, beide Maschinen schließen gleichzeitig und führen die Biegung ebenfalls zur selben Zeit aus. Dadurch können Werkstücke bis zu einer maximalen Länge der Gesamtanlage (Biegelänge Gesenkbiegepresse 1 + Biegelänge Gesenkbiegepresse 2) bearbeitet werden.

Die Abkantpressen arbeiten im Einzel- und Tandembetrieb

In der zweiten Betriebsart Einzelbetrieb können die beiden Abkantpressen als zwei unabhängige, eigenständige Maschinen genutzt werden. In diesem Modus werden bei Rotho auch von der Geometrie kleine Kantteile bearbeitet.

Diese Flexibilität in der Nutzungsmöglichkeit bedingt einen großen Anspruch an das Sicherheitskonzept der Gesamtanlage. Die Sicherheit für die Bediener muss sowohl für die Bearbeitung größerer und langer Kantteile als auch für kleine Werkstücke, die auf den Einzelmaschinen bearbeitet werden, genügen.
