Lineartechnik Lineareinheit mit zwei Flächenportalen in einem Arbeitsraum

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

IEF-Werner GmbH
Treston Deutschland GmbH
Franke GmbH

IEF-Werner bietet die Lineareinheit Modul 160/15 in verschiedenen Ausführungen an, unter anderem in der Variante GPA: Damit lassen sich mit dieser Lineareinheit zwei Flächenportale innerhalb des gleichen Arbeitsraums betreiben.

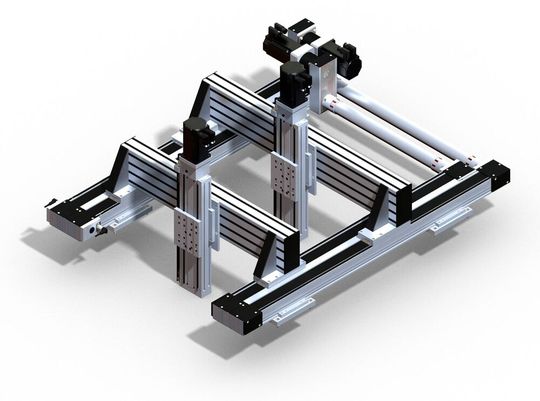

Die Variante GPA kommt dann zum Einsatz, wenn zwei Flächenportale innerhalb des gleichen Arbeitsraums betrieben werden sollen.(Bild: IEF-Werner)
Die Variante GPA kommt dann zum Einsatz, wenn zwei Flächenportale innerhalb des gleichen Arbeitsraums betrieben werden sollen.
(Bild: IEF-Werner)

IEF-Werner bietet mit dem Modul 160/15 eine Lineareinheit, die in der Basisversion einen Hub von 100 bis 5.500 Millimeter und eine Verfahrgeschwindigkeit bis fünf Meter in der Sekunde bietet. Der Schlitten der Lineareinheit kann mit bis zu 80 Kilogramm belastet werden.

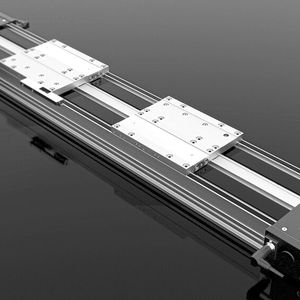

Um auf die oft speziellen Anforderungen der Kunden eingehen zu können, hat IEF-Werner verschiedene Varianten des Moduls im Programm. Dazu gehört etwa eine Version mit zwei unabhängig voneinander verfahrbaren Schlitten (Modul 160/15 G). Zwei Motoren bewegen über zwei Zahnriemen zwei Schlitten unabhängig voneinander. Dieses Antriebskonzept kann zum Beispiel zwei Lineareinheiten ersetzen, die für bestimmte Anwendungen nebeneinander angeordnet sind, was deutlich Platz spart.

Bildergalerie

Zwei Schlitten, zwei Antriebe

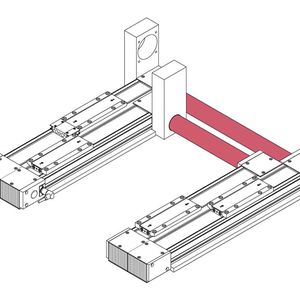

Eine besondere Variante ist das Modul 160/15 GPA. Dabei handelt es sich um eine Positioniereinheit, die als Parallelantrieb ausgeführt ist: Zwei Motoren können zwei Schlittenpaare unabhängig voneinander verfahren. Mit dieser Lösung können zwei Flächenportale platzsparend innerhalb des gleichen Arbeitsraumes betrieben werden. Ein Positioniersystem mit dem Modul 160/15 GPA lässt sich rationeller montieren als zwei einzelne Flächenportale, die zueinander ausgerichtet werden müssten. Ein weiterer Vorteil: Aufgrund des modularen Aufbaus stehen verschiedene Motoranbauvarianten für einen flexiblen Motoranbau zur Verfügung.

IEF-Werner verbaut nach eigenen Angaben in den Lineareinheiten hochwertige Führungen, die ein dynamisches und ruhiges Verfahren ermöglichen. Obwohl die Führungselemente durch den Zahnriemen effektiv vor Verschmutzung geschützt sind, kommen an den Führungswagen zusätzliche Abstreifer zum Einsatz. Auch das erhöhe die Lebensdauer der Lineareinheiten.

Anwender können das Modul 160/15 GPA für ganz verschiedene Aufgaben einsetzen: zum Beispiel für Pick & Place-Aufgaben in Palettier-, Montage- oder Verpackungsanlagen, für die Verstellung von Anschlägen, in Füge- und Einpressvorgänge der Feinwerktechnik oder auch beim Be- und Entladen von Werkzeugmaschinen.
