Indunorm Linearroboter präsentiert sich als Energieeffizienz-Champion

Mehr Energieeffizienz, Systemsteifigkeit und besseres Ansprechverhalten beim Handling von Werkstücken, Werkzeugen oder Produktartikeln: Das verspricht die Duisburger Indunorm Bewegungstechnik GmbH für ihren Zweiachsen-Linearroboter LR60.

Anbieter zum Thema

OSWALD Elektromotoren GmbH

SAB Bröckskes GmbH & Co KG

OPTENDA GmbH

Indunorm Bewegungstechnik GmbH

Gegenüber konventionellen, seriell gestapelten Mehrachssystemen biete der LR 60 deutliche Vorteile, heißt es. Während sich gestapelte Systeme mit jeder Achse zu enormen Gewichten summieren, werden beim LR 60 die Bewegungsrichtungen parallel zueinander auf demselben Höhenniveau angeordnet. Das spart Platz, Gewicht und Energie.

Weniger Momentenbelastung auf Führungschienen

„Unser innovatives System LR 60 vermeidet hohes Eigengewicht, das zahlt sich bei Dynamik; Energieverbrauch und Präzision aus“, sagt Dipl.-Ing. Axel Joostberens, Projektmanager bei der Indunorm Bewegungstechnik GmbH. Um in einem industriellen Prozess mehrere Achsrichtungen bedienen zu können, werden in der Regel mehrere Linearachssysteme übereinander angeordnet.

Bildergalerie

Dann müssen die unteren Antriebe nicht nur die Masse der Nutzlast, sondern auch die der nachfolgenden Antriebe bewegen. „Die eigentlich zu transportierende Produktmasse vervielfacht sich durch diesen Aufbau. Dazu muss das Gesamtgewicht auch noch hochdynamisch bewegt werden, um die Taktzeitvorgaben der Produktionsmaschine zu erfüllen“, erläutert Joostberens.

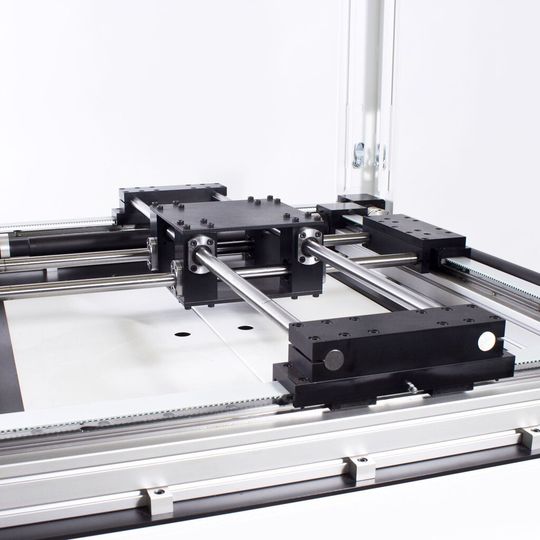

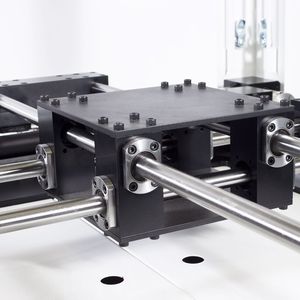

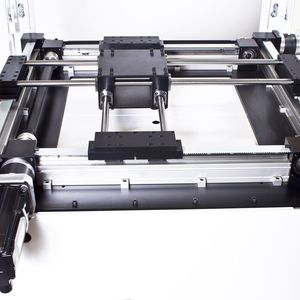

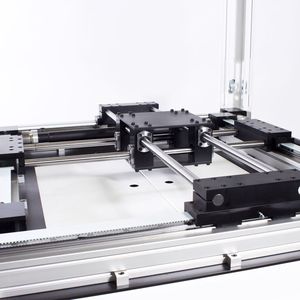

Mit dem Linearroboter LR 60 verfolgt Indunorm einen anderen Ansatz: Eine Montageplattform wird durch parallel angeordnete Zahnriemen-Linearachsen zweidimensional positioniert. Eine Verbindungswelle synchronisiert die sich gegenüberliegenden Achsen. Die Montageplattform trägt ein Steuerkreuz, das in der Lage ist, weitere Linearachsen für die dritte Dimension aufzunehmen.

(ID:42756800)
