Spritzgießen Mehr Prozesssicherheit beim Spritzgießen optischer Präzisionsbauteile

Bei der Herstellung optischer Bauteile muss die Spritzgießmaschine eine maximale Prozesskonstanz und Genauigkeit gewährleisten. Das Kunststoff-Institut Lüdenscheid setzt dabei auf vollelektrische Maschinen von Sumitomo (SHI) Demag.

Anbieter zum Thema

ANDREAS MAIER GmbH & Co. KG

Franke GmbH

Urma AG Werkzeugfabrik

Sumitomo (SHI) Demag Plastics Machinery GmbH

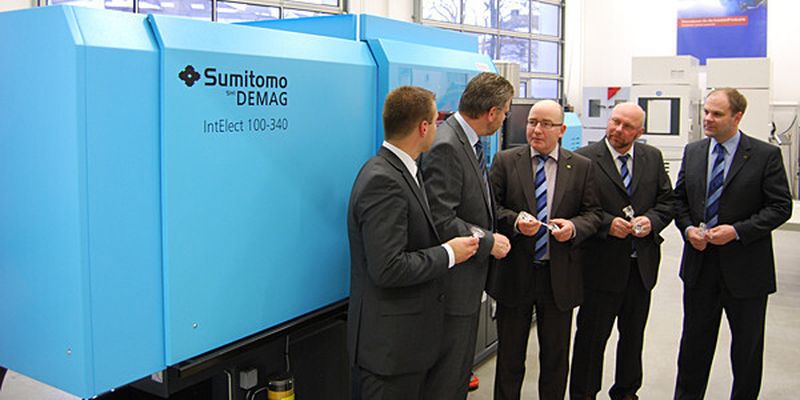

Im Rahmen des Verbundprojekts „Optische Technologien“ hat das Kunststoff-Institut für die mittelständische Wirtschaft NRW GmbH (K.I.M.W.) in Lüdenscheid eine Spritzgießmaschine vom Typ Intelect 100-340 der Sumitomo (SHI) Demag Plastics Machinery in Betrieb genommen. Aktuell läuft die dritte Phase des Projekts und diese trägt den Titel „Prozessoptimierung und Automatisierung in der Fertigung optischer Präzisionsbauteile“.

Sumitomo-Spritzgießmaschine für kleine Durchblicker in Hochpräzision

Dazu ist die Spritzgießmaschine mit einem Roboter des Typs SDR ausgestattet. Schwerpunkte der Forschungsarbeiten sind die Verwendung der Heißkanaltechnik zur Direktanspritzung optischer Bauteile, die automatisierte Produktion, die Online-Qualitätskontrolle sowie der Einfluss der Plastifizierung auf die Bauteilqualität.

Das vollelektrische Maschinenkonzept der Intelect-Baureihe von Sumitomo (SHI) Demag basiert auf modernen Direktantrieben. Aufgrund ihres direkten Ansprechverhaltens erreichen diese Antriebsysteme im Vergleich zu indirekten elektrischen Antrieben eine höhere Präzision und eine höhere Wiederholgenauigkeit. Darüber hinaus erhöhen sie den energetischen Wirkungsgrad und verkürzen die Zykluszeit. Durch das abgestimmte Ineinandergreifen der Direktantriebe und die exakte Steuerung von Plastifizier-, Einspritz- und Werkzeugbewegungen bieten die vollelektrischen Maschinen der Intelect-Baureihe eine hohe Reproduzierbarkeit bei hoher Genauigkeit. Daher eignen sie sich besonders gut für die präzise Produktion von optischen Bauteilen mit kleinen Schussgewichten.

Parallelbewegung der vollelektrischen Spritzgießmaschine macht's möglich

Kunststoffbauteile mit optischen Funktionen weisen häufig komplexe Geometrien auf, während die Bauteiloberfläche gleichzeitig höchste Ansprüche erfüllen muss. Daher ist es vorteilhaft, den Spritzgießvorgang mit einem Prägeschritt zu kombinieren. Dazu ist die Intelect 100-340 schließseitig mit einer integrierten Simultanprägesteuerung und zusätzlich mit einem internen Hydraulikaggregat mit parallelen Kernprägefunktionen ausgestattet. Die parallelen Bewegungen der vollelektrischen Maschine sind eine wichtige Voraussetzung für die simultanen Prägeprozesse über die Schließeinheit.

Michael Talhof, Projektleiter am K.I.M.W., freut sich über die langfristige und erfolgreiche Kooperation mit Sumitomo (SHI) Demag: „Bereits in den zuvor durchgeführten Projekten haben wir eine Intelect 100-470 für zahlreiche Versuchsreihen eingesetzt. Neben Untersuchungen zur Werkzeug- und Verfahrenstechnik wurden so geeignete Bauteilgeometrien sowie die optischen Eigenschaften verschiedener Thermoplaste und Silikone unter die Lupe genommen.“

Anlässlich des 25-jährigen Bestehens des K.I.M.W., findet am 25. April 2013 eine Hausmesse mit Fachtagung unter dem Titel „Branchentreff Lüdenscheid – Innovationen für die Kunststoffindustrie“ statt. Sumitomo (SHI) Demag wird als Aussteller an der Hausmesse teilnehmen.

(ID:37773100)
