Drehdurchführungen Mehrkanalige Medienversorgung bei maximaler Drehzahl

Anforderungen an Drehdurchführungen werden immer komplexer. Deublin hat eine neue Generation von Mehrwege-Drehdurchführungen entwickelt. Sie ermöglichen Medienversorgungen unter maximaler Drehzahl. Bisher war dies nur bei Stillstand oder geringen Drehzahlen möglich.

Anbieter zum Thema

OSWALD Elektromotoren GmbH

JESSBERGER GmbH

asecos GmbH

Deublin GmbH

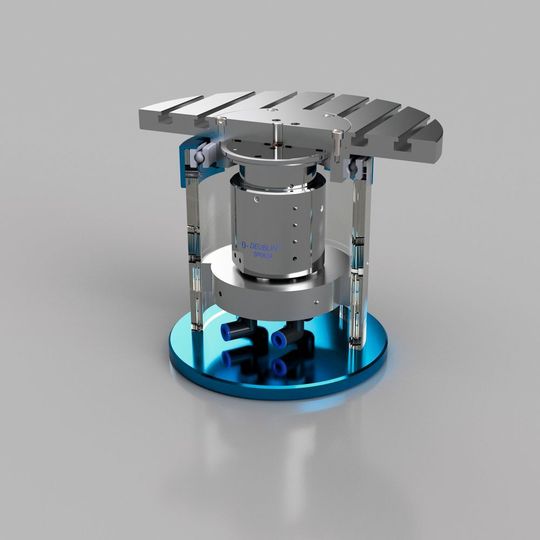

In den neuen Hybrid-Baureihen des Herstellers werden Dichtungstechniken kombiniert – Gleitringdichtung, hydrostatische Dichtung und Elastomer- beziehungsweise Plastomerdichtung. Diese Kombination ermögliche es, genau auf die Anwenderanforderungen von Medien, Betriebs- und Prozessparametern einzugehen. Für jeden Medienkanal könne die am besten geeignete Dichtungstechnik eingesetzt werden. Bei Bedarf ließen sich auch alle drei Dichtungstechniken in einem Gehäuse kombinieren. Die Drehdurchführungen ermöglichten es, mehr als nur ein Medium in ein rotierendes Maschinenteil ein-, aus- oder durchzuführen. Insgesamt erhöht die Weiterentwicklung laut Hersteller den Automatisierungsgrad und damit die Produktivität des Gesamtsystems.

Individuelle und anwendungsspezifische Lösungen

Zu Beginn stehe das gemeinsame Gespräch zwischen Hersteller und Anwender, in dem die benötigten Medien und Betriebsdaten festgelegt werden. Wichtig sei auch, Kenntnis über die Prozessabläufe zu erhalten – etwa wann welches Medium druckbeaufschlagt ist. Davon ausgehend konstruiere man eine anwendungsspezifische Lösung. Je nach Anforderung könne die Drehdurchführung dann eine einzelne Dichtungstechnik beinhalten oder eben auch alle drei. Die Zielkriterien beeinflussen die Auswahl der passenden Dichtungstechnik, wobei häufig die Verlängerung der Lebensdauer einer Drehdurchführung Priorität habe. Maßgeblich ist laut Deublin aber auch der Temperatureinfluss auf das Gesamtsystem. Aufgabe zeitgemäßer Lösungen sei es, in beiden Disziplinen sehr gute Werte aufzuweisen. Das bedeute: lange Standzeiten bei geringer Temperaturentwicklung.

Steigende Anforderungen führten zu Neuentwicklung

Als 2-Kanal-Drehdurchführung wird die Produktgruppe des Herstellers schon seit längerer Zeit – vor allem im Bereich Spanntechnik und Kühlfunktion – für die Medien Hydraulik, Druckluft und Kühlschmiermittel eingesetzt. Steigende Anforderungen machten laut Deublin eine Neuentwicklung notwendig. So gehen im 2-Kanal-Bereich Drehzahlen bereits über 10.000 min^-1, aber auch im Mehrwege-Bereich von drei Kanälen und mehr verlangen Anwender und Konstrukteure aktuell Drehzahlen von 5.000 min^-1 und höher. Gleichzeitig betragen die Drücke für Hydraulik bis 250 bar oder für Druckluft bis 10 bar – auch unter Rotation.
