Hilma.UC 125 heißt ein echter Zentrischspanner von Stark Spannsysteme in Sachen Maschinenschraubstock. Her erfahren Sie, was der alles kann.

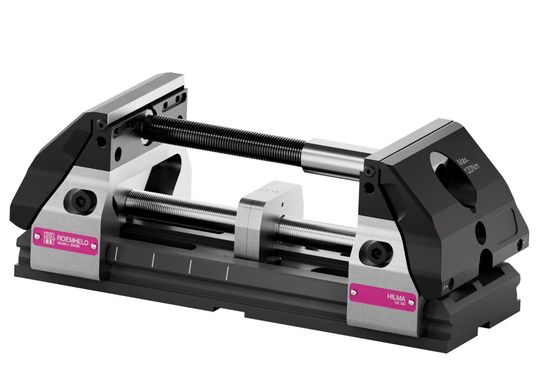

Der neue Maschinenschraubstock Hilma.UC 125 ist ein echter Zentrischspanner, wie der Hersteller betont. Mit ihm könnten Anwender im Falle von unterschiedlichen Werkstücken schneller umrüsten und gleichzeitig einige andere Spannmittel einsparen. Das jedenfalls verspricht Stark Spannsysteme, ein Unternehmen der Roemheld-Gruppe, das den modular aufgebauten Spann-Allrounder für die 3- bis 5-Achs-Bearbeitung auf der EMO 2023 in Hannover vorstellen wird.

Innovative Spannphysik mit aktivem Niederzug

Die hohe Flexibilität des Hilma.UC 125 werde durch ein teilbares Unterteil sowie zwei parallellaufende Schlitten erreicht. Zur Positionierung der Schlitten dient eine Verstellspindel. Gespannt wird das Werkstück über eine Zugspindel mit 52 Kilonewton. Ein Zentrumlager hält das Werkstück dabei präzise und wiederholgenau in der Mitte, wie Stark unterstreicht. Eine Besonderheit die zugrundeliegende Spannphysik. Denn durch Drehen der Zugspindel wird die Kraft über die äußeren Spannpratzen auf die Spannbacken oberhalb der Werkstückauflage in das Werkstück übertragen, wie der Hersteller erklärt. Der geschlossene Kraftfluss von der Zug- auf die Verstellspindel verhindere eine Krafteinwirkung auf das Unterteil. Die Gefahr, dass sich der Spanner aufbiegt, wird so sicher gebannt. Ein aktiver Niederzugmechanismus in den Spannbacken unterbindet, dass sich das Werkstück abheben kann.

Spannsystem mit derzeit größter nutzbarer Spannweite

Das Kürzel „UC“ im Produktnamen steht übrigens für „Universal Clamp“, denn der Maschinenschraubstock lässt sich mit wenigen Handgriffen an die unterschiedlichsten Werkstückgeometrien anpassen. Die Spannweite kann dazu mit wenigen Handgriffen auf bis zu 600 Millimeter verlängert werden. Nach Aussagen von Stark ist das einer der größten momentan am Markt verfügbaren Werte für die erreichbare Spannweite. Verschiedene Spannbacken für Roh- und Fertigteile sowie kubische und runde Werkstücke werden im Rahmen des modularen Systems ebenfalls angeboten. Deshalb seien auch bei veränderten Anforderungen an die Fertigung keine weiteren Investitionen in neue Spannmittel erforderlich.

Der Hilma.UC 125 sei außerdem von allen Seiten leicht zugänglich konzipiert, so dass sich Werkstücke während der 5-Achs-Bearbeitung in einer Aufspannung präzise zerspanen ließen. Zwar wurde der Maschinenschraubstock speziell auf die 5-Achs-Bearbeitung ausgerichtet, doch selbstverständlich lässt sich das Spannmittel genauso für die 3- und 4-Achs-Bearbeitung einsetzen, wie Stark anmerkt.

Ein Maschinenschraubstock – viele Spannmöglichkeiten

Der, wie bereits erwähnt, durchgängig modulare Aufbau des neuen Stark-Maschinenschraubstocks lässt ihn für viele Einsatzmöglichkeiten vorbereiten. Nicht nur Verlängerungen für unterschiedliche Einspannweiten stehen nämlich zur Verfügung, sondern auch für die Montage gibt es zahlreiche Möglichkeiten, die an den jeweiligen Anwendungsfall angepasst werden können, wie der Hersteller weiter ausführt. Der Spanner kann deshalb entweder direkt auf den Maschinentisch oder in ein Nullpunkt-Spannsystem platziert werden. Des Weiteren ließen sich über flexible Adapterplatten die unterschiedlichsten Spannaufgaben sehr einfach und prozesssicher lösen. Mit dieser Flexibilität in Sachen Spannmöglichkeiten kann der Hilma.UC 125 dann einige zusätzliche Spannsysteme ersetzen, heißt es abschließend.
