Spannsysteme Neuer Zentrischspanner packt auch auskragende Werkstück

Quelle: Pressemitteilung von Hahn+Kolb 2 min Lesedauer

Anbieter zum Thema

Hahn+Kolb Werkzeuge GmbH
Hartmetall-Werkzeugfabrik Paul Horn GmbH
EVO Informationssysteme GmbH
OPTENDA GmbH

Mit dem Atorn-Zentrischspanner RS-Z können nach Aussage von Hahn+Kolb Werkzeuge auch auskragende Werkstücke vibrationsarm bearbeitet werden.

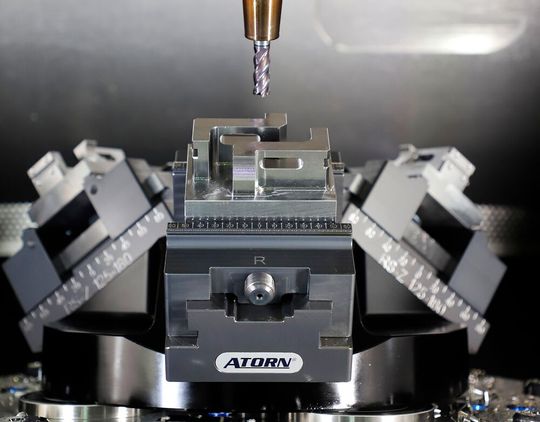

Vibrationsarm! Mit den speziell für die Automation entwickelten Atorn-Zentrischspannern RS-Z komme Neues in Sachen Werkstück-Spanntechnik. Die außenliegenden Führungsflächen und der stabile Grundkörper sorgten etwa für eine extreme Verwindungssteifigkeit, heißt es.(Bild: Hahn+Kolb Werkzeuge)
Vibrationsarm! Mit den speziell für die Automation entwickelten Atorn-Zentrischspannern RS-Z komme Neues in Sachen Werkstück-Spanntechnik. Die außenliegenden Führungsflächen und der stabile Grundkörper sorgten etwa für eine extreme Verwindungssteifigkeit, heißt es.
(Bild: Hahn+Kolb Werkzeuge)

Mit den speziell für die automatische Zerspanung entwickelten Zentrischspannern der Baureihe RS-Z setzt Hahn+Kolb, wie es heißt, neue Maßstäbe in der Werkstück-Spanntechnik. Die außenliegenden Führungsflächen und der stabile Grundkörper des Zentrischspanners sorgten etwa für eine sehr hohe Verwindungssteifigkeit. Die tief verbaute Spindel verhindere außerdem eine Aufweitung des Systems und sorge für mehr Spannkraft. Angesichts der möglichen Werkstückgröße sind die Atorn-Zentrischspanner auch noch leicht zugänglich, was den Einsatz kurzer Werkzeuge für verminderte Vibrationen und höhere Schnittbedingungen erlaubt, wie die Experten berichten.

Fester Halt mit doppeltem Grip und Niederzugeffekt

Speziell zur Bearbeitung lang auskragender Werkstücke bietet Hahn+Kolb eine 2-reihige Doppelgrip-Backe für den Zentrischspanner RS-Z an, wie man weiter erfährt. Darüber hinaus erzeuge die Spannbacke im Falle der Bearbeitung von geprägten Werkstücken bei 3 Millimetern Einspanntiefe zusätzlich einen Niederzugeffekt. Die Backen lassen sich außerdem in kürzester Zeit drehen, wodurch ein höherer Spannbereich entsteht und Störkonturen eliminiert werden, wie es weiter heißt.

Bildergalerie

Zahlreiche weitere Backenvarianten ergänzten die Produktfamilie. Die Zentrischspanner RS-Z gibt es in den Backenbreiten 75 und 125 Millimeter mit einfacher und doppelter Gripverzahnung oder mit glatter Spannfläche sowie als Grundbacken für Aufsatzbacken, schmale Backen mit Gripverzahnung, Kombibacken mit Grip- und glatter Spannfläche sowie als Aufsatzbacken, ausgeführt in Stahl- und Aluminium, wie Hahn+Kolb aufzählt.

Flexibel einsetzbares sowie wartungsfreies Spannsystem

RS-Z Zentrischspanner können außerdem sowohl als Singlespanner auf dem Maschinentisch oder als Nullpunktsystem sowie im Rahmen einer Mehrfachspannung auf Pyramiden oder Spanntürmen eingesetzt werden. Auch eignen sie sich für die Roboterbestückung, wobei dafür zahlreiche Direktanbindungen und Schnittstellen zu marktüblichen Roboter- und Handlingsystemen angeboten werden. Die Spindel, Backen und der Grundkörper werden als wartungsfrei konstruiert beschrieben und die Gestaltung des Grundkörpers als T-Profil erleichtere ihre Reinigung.
