New York by Gehry Nord liefert Antriebe für Wolkenkratzer-Reinigungssystem

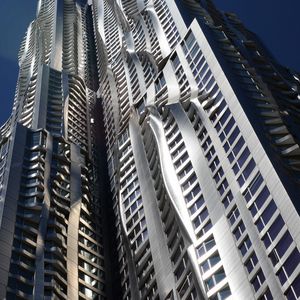

Die New Yorker Skyline hat ein neues Wahrzeichen: Das Hochhaus New York by Gehry fällt durch seine wellenreiche Edelstahlfassade auf. Das passende Fassadenreinigungssystem entstand in einer Kooperation des spanischen Hebetechnikspezialisten Góndolas in Design (GinD) und des deutschen Antriebsherstellers Nord Drivesystems.

Anbieter zum Thema

Dörken Coatings GmbH & Co. KG

Beckhoff Automation GmbH & Co. KG

trivid GmbH

Getriebebau Nord GmbH & Co. KG

Wegen der wellenreiche Fassade des Wolkenkratzers erwies sich die Entwicklung eines geeigneten Systems für Reinigungs- und Wartungsarbeiten an den Außenflächen als sehr kompliziert. Das einzigartige Fassadenreinigungssystem entstand in einer spanisch-deutschen Kooperation des Hebetechnikspezialisten Góndolas in Design (GinD) und des hanseatischen Antriebsherstellers Nord Drivesystems. GinD gelang die Konstruktion einer Anlage, die jeden Winkel der Fassade erreicht.

Bildergalerie

Hebetechnik nach Maß

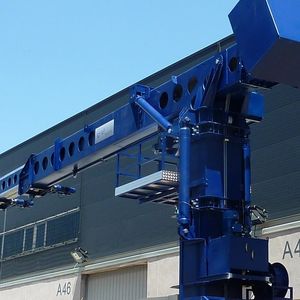

Die komplett nach Maß entworfene und berechnete Fassadenreinigungsanlage besteht aus einer Arbeitsgondel, einer speziellen Führungsbahnkonstruktion auf der Fassade und einem Multiteleskop-Sockel zum Erreichen der Gebäudefluchten. Der Antriebshersteller Nord Drivesystems aus Bargteheide bei Hamburg wurde bereits bei der Planung und Konstruktion in das Projekt einbezogen.

Die Sonderanfertigung für das außergewöhnliche Gebäude muss im ständigen Betrieb zuverlässig funktionieren. „Die Reinigung des Gebäudes ist ein komplexer Prozess und die Maschine ist jeden Tag im Einsatz, wenn es die Witterung erlaubt“, erklärt Hugo Donoso, Managing Director von GinD. Damit war robuste Antriebstechnik unverzichtbar.

Sicher in jeder Lage

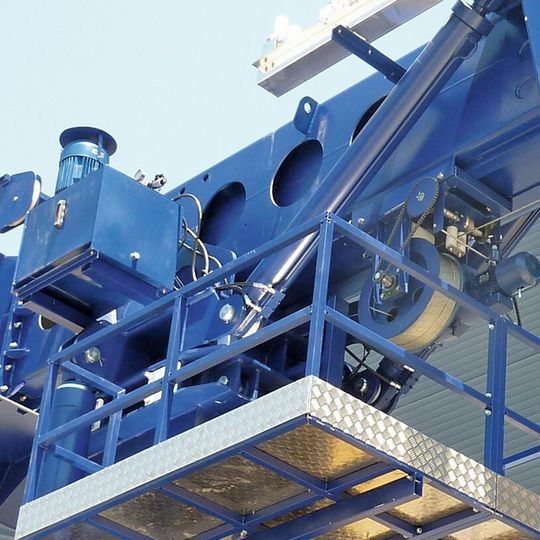

Besonders belastbare Getriebemotoren heben und drehen den Sockel, gleichen sein Gewicht aus und treiben die Teleskopeinheiten sowie Seiltrommeln für die Gondel und einen Lastenaufzug an. Die zugehörige Antriebselektronik dämpft die Starts und Stopps und sorgt durch eine dynamische Längenanpassung der Halteseile.

Die Gondel hält deshalb eine stabile Höhe, auch wenn der Teleskoparm betrieben wird. Ein Gegengewichtsmechanismus an der Rückseite des Masts ist enorm wichtig, da die Struktur ohne ihn sehr viel stärker sein müsste und dadurch teurer wäre. Das Gegengewicht wird beim Aus- und Einfahren des Teleskoparms über einen Getriebemotor vor- und zurückbewegt, sodass der Schwerpunkt immer über dem Sockel liegt.

Anpassung der Geschwindigkeit

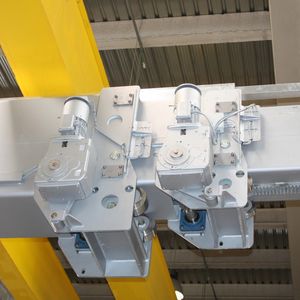

Damit die Gondel auf jeder Seite des Gebäudes eingesetzt werden kann, greifen zwei Stirnradgetriebe in einen Getriebering, um die komplette Anlage zu drehen. Zusätzlich zur Sanftanlauffunktion passt ein Frequenzumrichter die Drehgeschwindigkeit an. Ist der Teleskoparm eingezogen, laufen die Getriebemotoren mit einer höheren Geschwindigkeit, als wenn er ausgefahren ist. So wird die Fahrgeschwindigkeit der Gondel stetig geregelt.

Mehr Wohnraum in New York

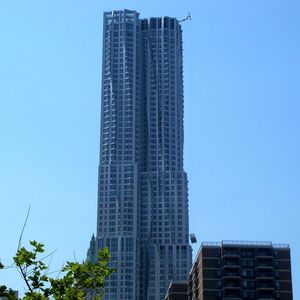

Den knappen Wohnraum im New Yorker Finanzdistrikt erweiterte der Wolkenkratzer New York by Gehry bei seiner Fertigstellung vor drei Jahren schlagartig um fast 900 Apartments. Zu den inneren Werten zählt auch eine komplette Grundschule am Fuß des 76 Stockwerke hohen Turms. Von außen ist vor allem das Fassadendesign markant. Wie der Name des Gebäudes schon verrät, schuf es der renommierte Architekt Frank Gehry.
