GFK-Verteilergehäuse Robuste Outdoor-Kabelverteiler

Jeder hat sie schon gesehen, aber kaum einer kennt die Eigenschaften und die Technik, mit denen die allgegenwärtigen Gehäuse für Verteilerschränke aufwarten. Das Unternehmen Uesa präsentierte die neuesten Modelle auf der Hannover Messe.

Anbieter zum Thema

Treston Deutschland GmbH

trivid GmbH

Mikron Switzerland AG, Division Tool

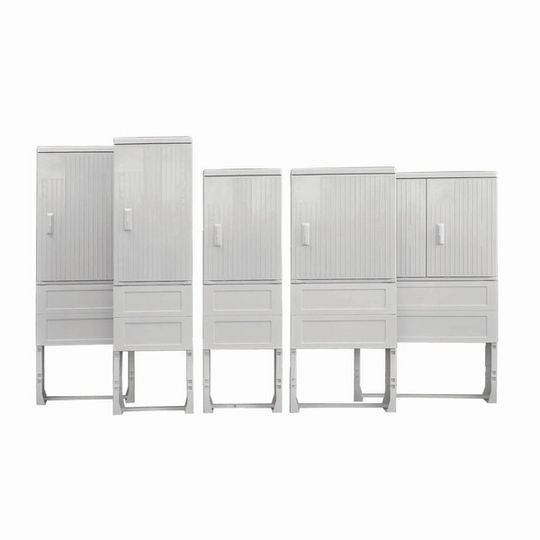

Das Gehäuse besteht laut Angaben aus warmgepressten, glasfaserverstärktem Polyester. Die Vorder- und Rückwand seien zur Stabilitätssteigerung profiliert. Die Türen lassen sich zur besseren Zugänglichkeit bis zu einem Winkel von 180° öffnen, so Uesa. Das Dach schließt dicht und bündig ab und so könnten die Schränke aneinander oder hintereinander positioniert werden.

Zur Erleichterung von Montagearbeiten ist es außerdem möglich, die Türen auszuhängen und die Querprofile an der Schrankunterseite herauszunehmen. Die Befestigung der Einbauteile erfolgt durch eingepresste Mutterntaschen der Gewindegröße M10, in der Seitenwand.

Türen können über eine 3-Punkt-Verriegelung geschlossen werden

Auf den Rückwänden sind Dome für die nachträgliche Montage von Einpressmuttern vorgesehen, heißt es weiter. Der Schwenkhebelgriff ist für den Einbau von einem Profilhalbzylinder vorbereitet. Optional ist auch die Lieferung eines Schwenkhebels mit Doppelschließung möglich, betont Uesa.

Die Türen können über eine 3-Punkt-Verriegelung geschlossen werden. Eine Schlossklappe schützt ihre Profilhalbzylinder sicher vor Verschmutzung. Die Kerbschlagzähigkeit des Composites beträgt 55 kJ/m², die Zugfestigkeit beläuft sich auf ca. 55 Mpa und bei Biegebeanspruchung widersteht das Gehäusematerial einer Belastung von 150 Mpa, heißt es weiter.

Montage erfolgt auf genormte Sockel nach DIN 43629 Teil 2.

Die Montage erfolgt auf genormte Sockel nach DIN 43629 Teil 2. Die Norm- und Festplatzsockel bestehen ebenfalls aus warmgepressten, glasfaserverstärktem Polyester. Damit sind sie witterungsbeständig und resistent gegen alle im Erdreich vorkommenden aggressiven Medien, sowie gegen Benzolprodukte wie Benzin, Heizöl oder Maschinenöl. Die hohe Temperaturbeständigkeit ermöglicht nachträgliche´ Asphaltierarbeiten. Innerhalb des Sockels befindet sich eine Kabelabfangschiene.

Der Sockel wird als Baupaket geliefert, der Zusammenbau erfolgt gemäß der beiliegenden Zeichnung. Die Kabelbefestigungsschiene muss beim Zusammenbau sofort im Sockel montiert werden (siehe Seite 18). Ein optionales Gitterrost oder Sockelbodenblech kann mittels der mitgelieferten Sechskantschrauben, -mutter und Unterlegscheiben M12 an der Unterseite des Sockels befestigt werden
