SAB Schünemann ist auf die Herstellung von Sonderarmaturen spezialisiert, die enormen Drücken standhalten müssen. Um bei der Zerspanung die Rüstzeiten zu minimieren, setzt das Bremer Unternehmen ein Werkzeugvoreinstellgerät Uno autofocus von Haimer Microset ein.

Die SAB Georg Schünemann GmbH gehört zu den weltweit führenden Herstellern von Spezialarmaturen für Unter- und Überwasserschiffe der Marine, die unter anderem Hochdruckventile, Druckminderstationen und Verteiler für Luft- und Gasanwendungen enthalten.

„Was uns auszeichnet, ist unsere hohe Fertigungstiefe“, betont Geschäftsführer Wolfgang Linster. Um alle Anforderungen erfüllen zu können, setzt SAB auf qualifizierte, motivierte Mitarbeiter und ein erstklassiges Equipment. Darauf legt Henryk Fray, Fertigungsleiter Armaturen, besonderen Wert. Denn er weiß genau, dass es letztendlich auf zufriedene Kunden, aber auch auf eine wirtschaftliche Produktion ankommt.

Bildergalerie

Bildergalerie mit 10 Bildern

Henryk Fray entschloss sich daher schon vor Jahren, in der Zerspanung auf einen renommierten Werkzeugmaschinenhersteller zu setzen:

Dass die Wahl auf Mazak fiel, liegt unter anderem am qualifizierten Service und der Betreuung durch den Maschinenhändler Mager & Wedemeyer, der ebenfalls in Bremen ansässig ist. Fast jedes Jahr investiert SAB in eine neue CNC-Maschine, um stets auf aktuellem Stand der Produktionstechnik zu bleiben.

Vor drei Jahren entschlossen sich die Fertigungsverantwortlichen, ein erstes 5-Achs-Bearbeitungszentrum anzuschaffen: eine Mazak Variaxis i-700. Durch kombinierte 5-Achs-Fräs- und Drehbearbeitung in einer einzigen Aufspannung lassen sich selbst anspruchsvolle Werkstücke komplettbearbeiten.

Die Maschine muss zerspanen, nicht messen

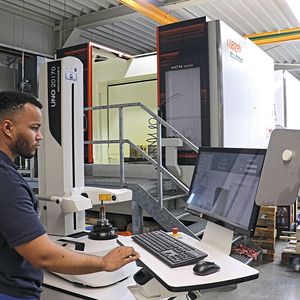

Doch dem Fertigungsleiter und seinem Team waren die langen Rüstzeiten ein Dorn im Auge, die vor allem der anfangs praktizierten Werkzeugvermessung in der Maschine zuzuschreiben waren. „So gut die integrierte Messeinrichtung mit Tool-Eye-Sensor bei Drehwerkzeugen funktioniert, beim Fräsen – insbesondere bei Spindelwerkzeugen – stößt das System an seine Grenzen“, erklärt Zerspanungsmechaniker Leo Lühmann. „In der Maschine brauche ich eine halbe Stunde, um ein Spindelwerkzeug maßlich zu erfassen. In der Zeit steht die Maschine still.“

WISSENSFORUM ZERSPANUNG

Potenziale in der Zerspanung heben

Antworten auf aktuelle Herausforderungen in der Zerspanung geben führende Werkzeughersteller, namhafte Maschinenbauer und Forschungseinrichtungen am 22. November auf dem 2. Wissensforum Zerspanung in Würzburg. Erleben Sie ein spannendes Programm rund um Vorträge, Schulungen und Workshops zu aktuellen Trends, die Ihre Prozesse auf ein neues Level heben. Die Veranstaltung richtet sich branchenübergreifend an Fach- und Führungskräfte aus produzierenden Unternehmen, Werkzeug- und Maschinenherstellern, Dienstleistern im Zerspanungsbereich sowie Hochschulen & Forschungseinrichtungen.

Hier Ticket sichern!

Das darf nicht sein, war sich das Fertigungsteam einig und hatte auch schon eine Lösung im Kopf: eine Werkzeugvoreinstellung außerhalb der Maschine. Nach Beratung mit ihrem Lieferanten Mager & Wedemeyer empfahl dieser ein Voreinstellgerät der Haimer GmbH, Igenhausen. Zusammen mit Lars Rose, dem zuständigen Technischen Verkaufsrepräsentanten bei Haimer, trafen sie die Wahl: Das Werkzeugvoreinstellgerät Microset Uno Autofocus würde nicht nur die SAB-Bedürfnisse optimal erfüllen, sondern auch ein attraktives Preis-Leistungs-Verhältnis bieten.

Lars Rose erklärt: „Die Uno-Baureihe ist unsere Einstiegsklasse für die Werkzeugvoreinstellung, wobei sich damit durchaus anspruchsvolle Messaufgaben erledigen lassen. Diese Geräte arbeiten präzise, schnell und zuverlässig. In der Ausführung Autofocus übernimmt das Gerät das automatische Scharfstellen der Schneide, was den Bediener zusätzlich entlastet.“

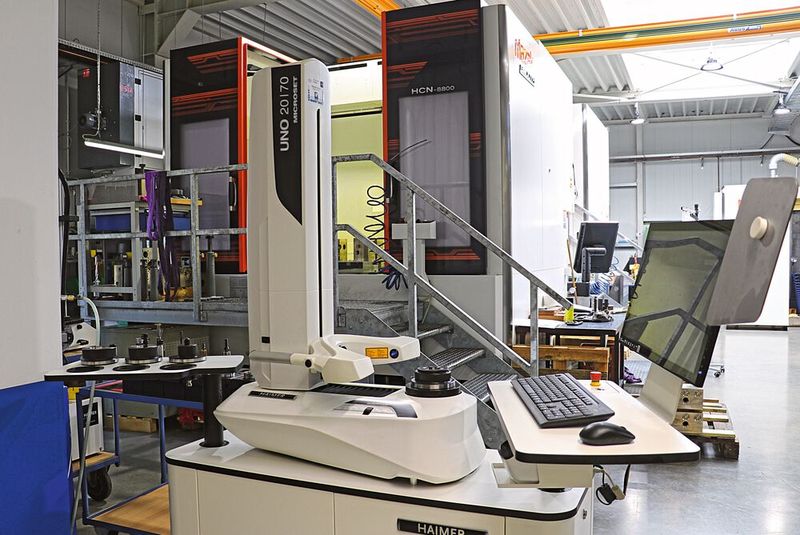

Das Uno Autofocus zeichnet sich durch seine robuste, langlebige Grauguss-Konstruktion aus. Sie ist gewissermaßen die Basis für eine effiziente und präzise Werkzeugvoreinstellung. Weitere Pluspunkte sind die motorische Feinverstellung der C-Achse und die Rundlaufgenauigkeit an der Spindel von 2 Mikrometern. Die Wiederholgenauigkeit der Messungen liegt bei ± 2 Mikrometer. Besonders hilfreich bei vielen Werkzeugmessungen auf einer Ebene ist die halbautomatische Handhabung der Spindel – also die Autofocus-Funktion. Für eine einfache Bedienung sorgt außerdem die intuitive Software Uno Microvision, ein Bildverarbeitungssystem sowie der 24-Zoll-Touch-Screen. Die Werkzeugdaten können via USB und LAN ausgegeben werden.

Wenn nötig, wird eine passende Schnittstelle programmiert

„Der Datenaustausch unserer Voreinstellgeräte ist mit nahezu jeder Software möglich – mit Datenbanken, Tool Management, CAD/CAM-Systemen und natürlich mit allen gängigen Werkzeugmaschinensteuerungen“, erwähnt Lars Rose. „Und wenn wir keine passende Standardschnittstelle haben, wird sie eben programmiert.“ So geschehen im Falle SAB Schünemann. Denn die Bremer nutzen die Software X-MSK unter anderem zum Übertragen von Fertigungsdaten, als DNC-System und als Komplettlösung für die Werkzeugverwaltung.

Fertigungsleiter Henryk Fray bestätigt: „Die Kommunikation zwischen dem Haimer Uno Autofocus und X-MSK klappt perfekt, was für uns ein entscheidendes Kriterium ist.“ Auch Maschinenbediener Leo Lühmann ist begeistert: „Zum einen ist der Umgang mit dem Werkzeugvoreinstellgerät wirklich einfach, und zum anderen spare ich viel Zeit. Das erwähnte Spindelwerkzeug kann ich jetzt in wenigen Minuten einmessen, während das Bearbeitungszentrum zerspant.“ Die Werkzeugdaten werden online ans X-MSK-System übertragen und stehen der jeweiligen Maschine bei Bedarf zur Verfügung. Daraus resultiert ein zusätzlicher Pluspunkt: Fehler bei einer manuellen Eingabe werden zuverlässig vermieden.
