Sichtsystem Freie Sicht in die Werkzeugmaschine

Quelle: Pressemitteilung 2 min Lesedauer

Anbieter zum Thema

HEMA Maschinen- und Apparateschutz GmbH
Baß Antriebstechnik GmbH
AXA Entwicklungs- und Maschinenbau GmbH
Renishaw GmbH

Mit dem Drehfenster Spinvista ermöglicht Hema auch bei laufender Produktion einen freien Blick in die Werkzeugmaschine. Dadurch lassen sich Vorgänge sicher per Sichtkontrolle überwachen.

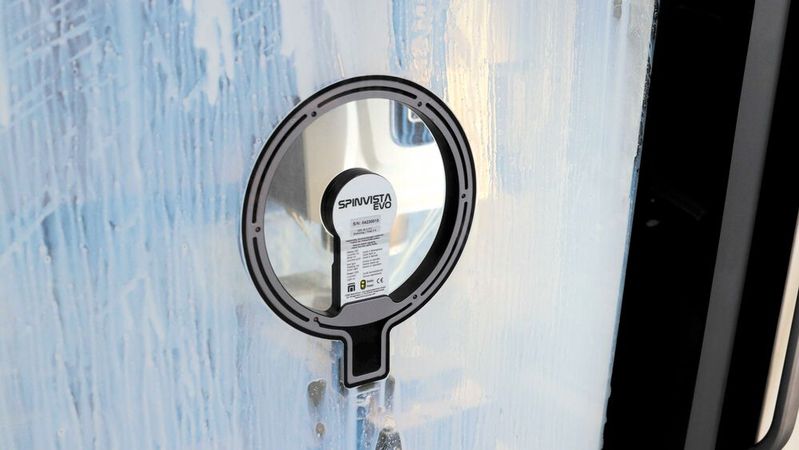

Das Spinvista-Drehfenster weist Kühlschmierstoffe ab und ermöglicht klare Sicht auf die Produktionsvorgänge. (Bild: Anja Schuetrumpf)
Das Spinvista-Drehfenster weist Kühlschmierstoffe ab und ermöglicht klare Sicht auf die Produktionsvorgänge.
(Bild: Anja Schuetrumpf)

Das Drehfenster Spinvista bietet Bedienern freien Blick in den Arbeitsraum einer Werkzeugmaschine, wie Hema mitteilt. Durch die Funktionsweise des Sichtsystems könne dies auch während des laufenden Zerspanungsvorgangs erfolgen. Spinvista besteht aus einer motorbetriebenen, rotierenden Scheibe, die auf der Innenseite von Sicherheitsfenstern der Maschine montiert wird. Mit 2300 Umdrehungen pro Minute weist sie Späne und Kühlschmiermittel vom Drehfenster ab und sorgt an dieser Stelle für klare Sicht auf die Produktionsabläufe, so das Unternehmen.

Sicherheit und Flexibilität in der Anwendung

Mit einer geringen Aufbauhöhe von weniger als 32 Millimetern rage das Drehfenster nicht weit in den Arbeitsbereich der Maschine hinein. Da die Ausrichtung frei wählbar sei, können vorhandene Einspeisepunkte sowie Zuführungen genutzt und kurze Zuleitungswege realisiert werden. Die Befestigung des Drehfensters erfolge auf einer Montageplatte, die wiederum auf die Maschinensicherheitsscheibe geklebt werde. Damit lasse sich das Drehfenster auch im Rahmen eines Retrofits einfach nachrüsten.

Der durchzugstarke BLDC-Motor wurde eigens für das Drehfenster entwickelt. Sein Blockierschutz sorgt dafür, dass die Drehscheibe innerhalb weniger Sekunden auf eine nichtkritische Drehzahl abbremst, sobald die Energiezufuhr ausbleibt. Zwischen Gerätebasis und der rotierenden Scheibe aus Sicherheitsglas verhindert eine Labyrinthkonstruktion nahezu vollständig, dass Kühlschmiermittel in das Sichtfeld gelangt, so der Hersteller. Ein mit Sperrluft erzeugter Überdruck verhindert zusätzlich, dass Kühlschmiermittel die Sicht behindert oder die Scheibe beschlägt. Die Konstruktion des Sichtsystems besteht aus Aluminium mit einer harteloxierten Oberfläche. Damit sei sie widerstandsfähig gegen Abräsion sowie Korrosion.

Geeignet für Fehlersuche, Überwachung und Neueinrichtung

Indem es freie Sicht auf Spindel und Werkstück bietet, eigne sich Spinvista für die laufende Überwachung des Bearbeitungsprozesses sowie für die Fehlersuche im Schadensfall. Aber auch für das Einrichten neuer Bearbeitungsprozesse biete das Sichtsystem Vorteile. Bei Probedurchgängen ließen sich dadurch beispielsweise Bewegungspfade der verschiedenen Werkzeuge verfolgen und mögliche Kollisionen erkennen.

Spinvista ist in zwei Modellen erhältlich. Spinvista Evo verfügt über einen Außendurchmesser von 253 Millimetern und einer Sichtfläche von 284 Quadratzentimetern. Die entsprechenden Maße des größeren Spinvista Neo betragen 290 Millimeter und 430 Quadratzentimeter.
