Wie Feuerwehrausrüster Rosenbauer seine Produktion von Pumpen- und Fahrwerksteilen mit einem riesigen Schwerlastroboter, einem hochmodernen Bearbeitungszentrum und einer maßgeschneiderte Automatisierungslösung zukunftsfit gemacht hat.

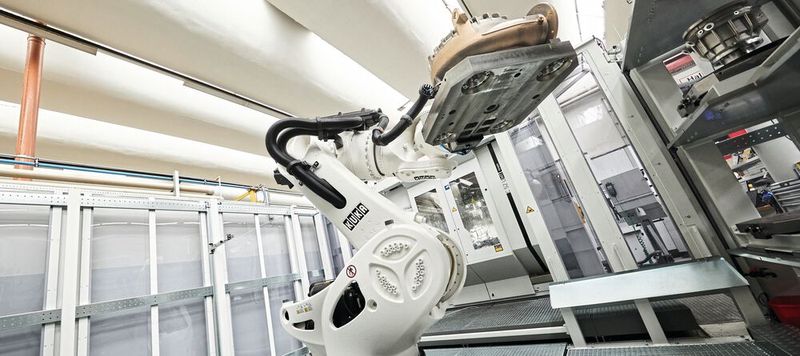

In seiner engen Einhausung wirkt der große Roboter noch gewaltiger. Umgeben von einem Palettenpool greift sich der Roboter KR Titan einzelne Spannpaletten mit Bauteilen, führt sie in das angeschlossene Fräs-Dreh-Bearbeitungszentrum und holt die fertigen Teile wieder heraus. Bearbeitet werden hier hochkomplexe Pumpen- oder Fahrwerksteile. Dazwischen schichtet der KR Titan selbstständig die Paletten in die für ihn passende Reihenfolge um. Trotz seiner enormen Größe geschieht das alles schnell und leise. Und es geschieht völlig autonom: Der Roboter im Produktionsbereich des niederösterreichischen Feuerwehrausrüsters Rosenbauer arbeitet, wenn die Menschen schon gegangen sind. Den reibungslosen Betrieb verdankt die Anlage der Kooperation mehrerer Unternehmen.

Feuerwehrausrüster plant mannlose dritte Schicht

An derselben Stelle stand schon zuvor eine Fräs-Dreh-Maschine. Sie zu ersetzen war alternativlos, erzählt Michael Schöftner, der Leiter der Mechanischen Fertigung bei Rosenbauer. Nach 14 Jahren waren zunehmend Wehwehchen aufgetreten. Die Reparaturen nahmen zu. „Wir waren auch hinsichtlich Auslastung und Produktivität am Limit, was in meinen Augen die Möglichkeit einer mannlosen dritten Schicht nötig machte. Gleichzeitig hat sich unser Bauteil-Spektrum erweitert – vor allem um Fahrwerksteile, die auf der alten Maschine nur noch schwierig zu fertigen waren.“

Bildergalerie

Bildergalerie mit 6 Bildern

Die Produktion auszulagern war keine Alternative: Viele der Teile sind komplex und benötigen ein großes Maß an Know-how, weswegen Rosenbauer die Fertigung nicht aus der Hand geben kann. Im Gegenteil: Bauteile der Einsatzfahrzeug-Baureihe RT kamen hinzu, und weitere Teile, die aufgrund ihrer Größe bis dahin extern bearbeitet wurden, sollten nun ins Haus geholt werden.

Von Beginn an war klar, dass es ein Platzproblem geben würde: Die maximale Aufstellfläche von rund 6 × 6 Metern stand den Plänen entgegen, die in Michael Schöftners Kopf immer größer wurden. Er wollte eine Maschine, die auch große Bauteile reibungslos bearbeiten kann. Und er wollte die automatisierte Kombination mit einem Roboter und einem Palettenpool von 15 Spannpaletten in zwei unterschiedlichen Größen, um die mannlose dritte Schicht zu ermöglichen. Die Einkaufsliste wurde also sukzessive länger.

Eine Fräs-Dreh-Maschine von Hermle musste es sein

Die Entscheidung für eine Hermle Fräs-Dreh-Maschine fiel relativ schnell. „Ich wollte schon seit zehn Jahren eine Hermle“, erzählt Michael Schöftner. „Die Größe und der Typ sind für unsere Anwendungen maßgeschneidert.“ Hinzu kamen positive Rückmeldungen von Zulieferunternehmen, die ihn in seiner Wahl bestärkten.

Geworden ist es schließlich eine C52U-MT: ein Bearbeitungszentrum, das Bauteile bis zu einer Größe von 1.000 × 1.100 × 750 Millimeter bearbeiten kann und dabei laut Schöftner „eine enorme Maßhaltigkeit und Oberflächenqualität“ sicherstellt. Die Maschine verfügt über eine Werkzeugspindel mit 14.000 Umdrehungen pro Minute, ein Werkzeugmagazin mit 302 Werkzeugen mit HSK100-Aufnahme, eine innere Kühlmittelzufuhr, die den Kühlschmierstoff von 10 bis 80 bar stufenlos programmierbar zum Einsatz bringt, Messtaster sowie Form-Control aus dem Hause Blum. Hinzu kommt das Information-Monitoring-Software-System von Hermle zur ständigen Kommunikation und Abfrage aller Zustände der Maschine.

Schöftner verbrachte viel Zeit damit, für die bislang größte Investition in die mechanische Fertigung gegenüber dem Rosenbauer-Vorstand zu argumentieren. Er füllte mehrere Ordner mit Berechnungen zu Return on Investment (ROI) und Business Case, schlüsselte jedes Bauteil einzeln auf. Und er bekam schlussendlich das Startsignal für die maßgeschneiderte Automatisierungsanlage.

Automatisierungskonzept entstand im Kinderzimmer

Dann ging es an die Automatisierung. „Ein System, wie ich es mir vorstellte, gab es bis dato nicht“, sagt Schöftner. „Vor allem nicht auf einem so stark limitierten Platz. Also habe ich mir erlaubt, eine für uns maßgeschneiderte Automatisierung selbst zu entwerfen.“

Wie er das tat, hat das Potenzial, zu einer kleinen Rosenbauer-Legende zu werden: Gemeinsam mit seinem Sohn, einem begeisterten Lego-Technic-Bauer, setze er sich ins Kinderzimmer und bastelte aus Lego, einem Kuka-Robotermodell und ein paar kleinen Paletten einen Entwurf, der die Grundlage für die ersten Skizzen wurde. Das Modell kommt der tatsächlichen Umsetzung erstaunlich nahe.

Dass es ein Kuka-Roboter sein würde, war ebenfalls relativ schnell klar. Auf der Suche nach einem Roboter, der auf engem Raum bis zu 900 Kilogramm schwere Paletten bewegen kann und gleichzeitig eine Reichweite von mehreren Metern hat, landete Michael Schöftner sehr bald beim KR Titan, dem größten Modell von Kuka. Der KR 1000 Titan ist der erste sechsachsige Schwerlastroboter mit offener Kinematik und Traglasten von bis zu 1.300 Kilogramm.

Schwerlastroboter als zentrales Transportelement

Der nächste Weg führte den Leiter der mechanischen Fertigung von Rosenbauer zu den Spezialisten von Promot. In diesem Fall gab es eine gemeinsame Vorgeschichte, denn Rosenbauer hatte die individuellen Lösungen der Oberösterreicher bereits in mehreren Projekten zu schätzen gelernt. Eine Automatisierungslösung von der Stange war angesichts der komplizierten Anforderungen keine Alternative.

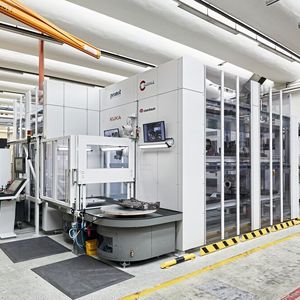

Nach mehreren Abstimmungsterminen mit Hermle, Kuka und Promot entstand schließlich die Lösung, die nun in Leonding in Niederösterreich in Betrieb ist: Im Zentrum steht der KR 1000 Titan in der sechsachsigen Standardausführung. Bedingt durch die Palettengröße hat der Schwerlastroboter eine Traglast von nur 850 Kilogramm und eine Reichweite von bis zu 4 Metern. Der Riese ist damit das zentrale Transportelement des Promot Palmaster, in dem bis zu 15 Paletten zwischengelagert werden können. Und zwar – das war ein wesentliches Kriterium – Paletten in zwei unterschiedlichen Größen. Das dritte Element im Ensemble ist die Hermle Fräs-Dreh-Maschine. Über die Rüststation werden die auf Paletten aufgespannten Teile dem Palmaster zugeführt. Der Schwerlastroboter nimmt sie entgegen und reicht sie in das Bearbeitungszentrum weiter, wobei er die große Reichweite durchaus ausnutzen muss. Nach erfolgter Bearbeitung holt der Roboter die Palette wieder ab und bringt sie zum Auf-, Um- und Abrüsten. Er holt sich also je nach Priorität immer wieder die Bauteile, lässt sie in der Maschine bearbeiten und legt sie wieder ab.

Gesteuert werden alle Abläufe von der Leitrechnersoftware Prosys 3.1, einer langjährigen Eigenentwicklung von Promot. Neben den Abläufen verwaltet die Software auch alle NC-Programme, berechnet Maschinenauslastung sowie Werkzeugbilanzen und verwaltet die Spannmittel im System. „In der dritten Schicht“, sagt Schöftner, „kann nun also wirklich mannlos durchgefahren werden. Damit ist die Spitzenabdeckung gesichert und wir können Engpässe in der Montagelinie sehr gut abfedern. Von Automatisierung und Robotik per se musste ich niemanden überzeugen, aber die Dimension war natürlich beachtlich. Dass mir das Unternehmen das Vertrauen geschenkt hat, diese Summe zu investieren, ist alles andere als selbstverständlich.“
