Werkzeugwechsler mit Kompaktmagazin für bis zu 160 Werkzeuge

Werkzeugwechsler Werkzeugwechsler mit Kompaktmagazin für bis zu 160 Werkzeuge

20.07.2016Redakteur: Mag. Victoria Sonnenberg

Das neue Werkzeugwechselsystem CTA HSL mit Magazin wurde von CFT Rizzardi für kleine Bearbeitungszentren entwickelt, insbesondere für Werkzeugmaschinen in der Uhren- und Schmuckherstellung.

Anbieter zum Thema

Hartmetall-Werkzeugfabrik Paul Horn GmbH

AXA Entwicklungs- und Maschinenbau GmbH

Franke GmbH

CFT Rizzardi Srl

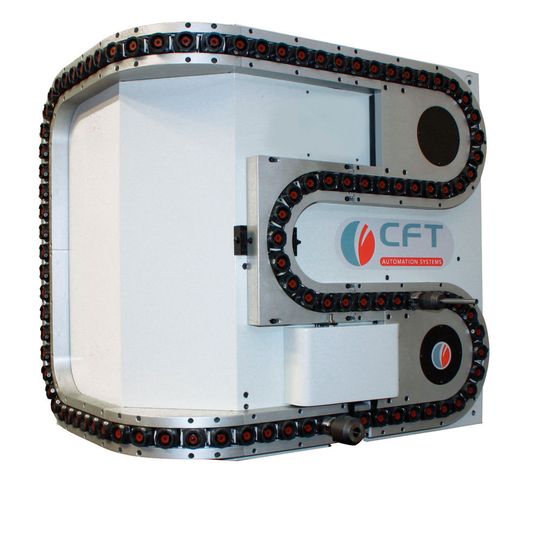

Bei dem neuen Werkzeugwechselsystem CTA HSL werden die einzelnen Werkzeugaufnahmen nicht mit einer Kette angetrieben, sondern völlig unabhängig voneinander.
(Bild: CFT Rizzardi)

Die aktuelle Herausforderung für alle NC-Maschinen ist die Kapazität der Werkzeugmagazine zu vergrößern, um damit die vielfältige Einsatzmöglichkeit zu erhöhen und den zeitlichen Aufwand des Werkzeugwechsels während der Umrüstphasen zu minimieren.

Wurden in der Vergangenheit Anforderungen an ein Magazin von 30 bis 40 Werkzeugen gestellt, gehen die Anfragen inzwischen nach Kapazitäten von 80 bis 160 Werkzeugen, besonders oft bei kleinen Maschinen und beschränkten Platzverhältnissen. Aus diesen Anforderungen hat sich das Unternehmen CFT Rizzardi Srl, das sich auf die Herstellung von Werkzeugwechslern spezialisiert hat, einen Wechsler entwickelt und patentiert, der sich an den vorhandenen Platz anpassen kann, sei es eine ebene Fläche mit rechtwinkligen oder mit schrägen Ebenen.

Auf die Basisplatte, die für jede Anwendung angepasst werden muss, können die restlichen Bauelemente, Standardteile, die nach Bedarf zusammengestellt werden können, aufgebaut werden. Ein weiterer Vorteil dieses Magazins ist, dass die einzelnen Werkzeugaufnahmen nicht mit einer Kette angetrieben werden, sondern völlig unabhängig voneinander sind. Diese Besonderheit erlaubt die Werkzeugaufnahme, je nach Bedarf, mit dem ausgewählten Werkzeug beim Wechsel zu übergeben oder es um 90° zu drehen. Das Werkzeugmagazin wird ergänzt durch einen Nocken-Wechsler, der es durch seine genau abgestimmte Bewegung synchron zum Mechanismus der Nocke ermöglicht, einen Werkzeugwechsel schnell und präzise durchzuführen.

Der Wechselhebel wird mechanisch betätigt. Er ist mit einem Sperrmechanismus für die Werkzeuge während des Werkzeugwechsels ausgestattet.

Diese Art des Werkzeugwechsels ist für Werkzeugmagazine von 80 bis 160 Werkzeugen und Werkzeuge mit einem Konus HSK 25-32-40-50-63, Konus ISO25-30-40 und Konus Capto C4-C5-C6 geeignet.

CFT Rizzardi Srl auf der AMB 2016: Halle 9, Stand D31
