CFK-Prüfung Wirbelstromtechnik prüft CFK-Komponenten zerstörungsfrei

Eine Forderung im Zuge der steigenden Nachfrage nach Leichtbaukomponenten, die aus carbonfaserverstärktem Kunststoff bestehen, betrifft zersrörungsfreie Analysemethoden, um die Bauteilqualität zu beurteilen. Suragus bietet diese Möglichkeit mithilfe hochfrequenter Wirbelströme.

Anbieter zum Thema

SAB Bröckskes GmbH & Co KG

LRQA Deutschland GmbH

HOPPE Unternehmensberatung GmbH

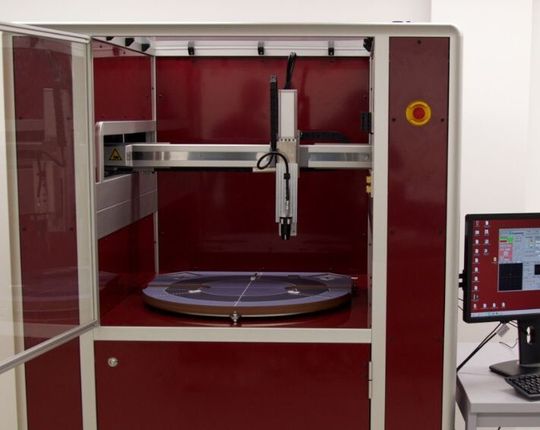

Das Hochfrequenz-Wirbelstromprüfverfahren Eddycus von Suragus eignet sich zur Prüfung von Carbonfasern und auch für andere CF-Produkte wie etwa Vliese, Wirrfasern und Geflechte, beschreibt der Hersteller. Halbzeuge und Endprodukte wie Prepreg und CFK könnten ebenso untersucht werden.

Defekte in CFK-Bauteilen sicher erkennen

Es nutzt die geringe elektrische Leitfähigkeit von CFK-Werkstoffen zur Charakterisierung von Eigenschaften wie der Faserorientierung, dem Faserabstand, der Faserverteilung, dem Faservolumengehalt und dem Flächengewicht, wie es heißt. Defekte und Effekte, wie etwa Lücken, Überlappungen, Risse, Ondulationen und Aufschiebungen, können so zerstörungsfrei entdeckt werden.

Die Signalverarbeitung und die spezielle Rechentechnik ermöglichen einen hochauflösenden EC-Scan mit Pixelgrößen ab 100 µm und einer Messgeschwindigkeit von 10 bis 400 mm/s mit maximal vier Frequenzen unter 100 MHz je Messung. Die Auswertung und Darstellung erfolgt in Echtzeit, heißt es. Planare und schräge Proben bis zu 600 × 600 mm² lassen sich mit Eddycus CF map 6060 auswerten. Außerdem stehen angepasste Prüfgeräte für kleinere oder größere Proben zur Verfügung.

JEC-Innovation Award gesichert

Suragus hat den JEC Innovation Award für seine Wirbelstromprüftechnik zur zerstörungsfreien Prüfung von Carbonfasermaterialien erhalten. JEC zeichnet mit dem Innovation Award Unternehmen aus Asien, dem Nahen Osten und Europa für effektive, innovative und originelle Entwicklungen im Composites Markt aus. Marcus Klein, Geschäftsführer von Suragus Technologie und Richard Kupke, Projektleiter Carbonfaserwerkstoffe, nahmen den Preis während der JEC Asia 2013 in Singapur entgegen.

Suragus ist ein Spin-off des Fraunhofer Instituts für Zerstörungsfreie Prüfverfahren Dresden. Das Unternehmen entwickelt Wirbelstromprüftechnik für Schichtwiderstands-, Leitfähigkeits- und Schichtdickenmessung sowie für die Erkennung von verschiedenen strukturellen Defekten und Effekten von Carbonfaserwerkstoffen.

(ID:42252008)
