Phoenix Contact Bis 50 % weniger Kraftaufwand bei werkzeugloser Verdrahtung

Reihenklemmen einer Sensor-Aktor-Baureihe ermöglichen mit der sogenannten Push-in-Technik auch die werkzeuglose Verdrahtung von sehr kleinen und flexiblen Stromleitern. Bis 50 % weniger Einsteckkraft müsse bei dieser Montage durch das Eindrücken von Hand aufgebracht werden, heißt es.

Anbieter zum Thema

SAB Bröckskes GmbH & Co KG

Schages GmbH & Co.KG

CMS Automatisme

PHOENIX CONTACT Deutschland GmbH

Maschinenkonzepte müssen inzwischen modular, kompakt und kostengünstig sein – einfache Wartung, hohe Verfügbarkeit und optimale Bedienung dienen als Verkaufsargumente. Das gilt für das Gesamtkonzept genauso wie für jede einzelne Komponente. Die Verbindungstechnik erfordert deshalb schon längst viel mehr als nur ein Reihenklemmensortiment. Gefragt sind komplexe Systeme mit innovativen Bausteinen: standardisiert, zuverlässig, robust und kostengünstig.

Modularität durch steckbares Reihenklemmensystem

Auch die oft beschworene Modularität wird heute immer häufiger mit steckbaren Reihenklemmensystemen umgesetzt – Clipline complete von Phoenix Contact macht es zum Beispiel möglich, mittels Plug-and-play einzelne Maschinenmodule durch vorkonfektionierte Kabelbäume und individuell kodierbare Steckverbinder von der Tragschiene bis zur Platine zu verdrahten.

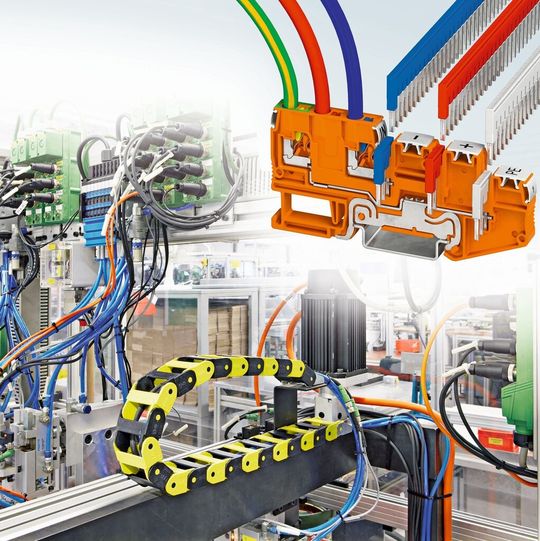

Für die Verdrahtung integrierter Maschinenfunktionen, wie etwa der Sensorik, erschließen Sensor-Aktor-Klemmen mit Push-in-Technik inzwischen ganz neue Potenziale (Bild 1). Sie ergeben sich unter anderem daraus, dass mit der zunehmenden Signaldichte in Maschinen Platzprobleme bei der Installation der elektrischen Ausrüstung auftreten.

Diese Problemlage zeigt sich schon daran, dass im unteren Leistungsbereich üblicherweise schon mit Leiterquerschnitten von 0,14 bis 1,5 mm² verdrahtet wird, die verfügbaren Klemmen aber meist nur das Standardraster von 5 oder 6 mm aufweisen und deshalb in der Regel überdimensioniert sind. Genau für solche Anwendungsfälle wurden die Sensor-Aktor-Klemmen des Typs PTIO konzipiert – mit einer Teilungsbreite von nur 3,5 mm (Bild 2).
