Condition- und Torque-Monitoring in einem System kombiniert

| Redakteur: Stefanie Michel

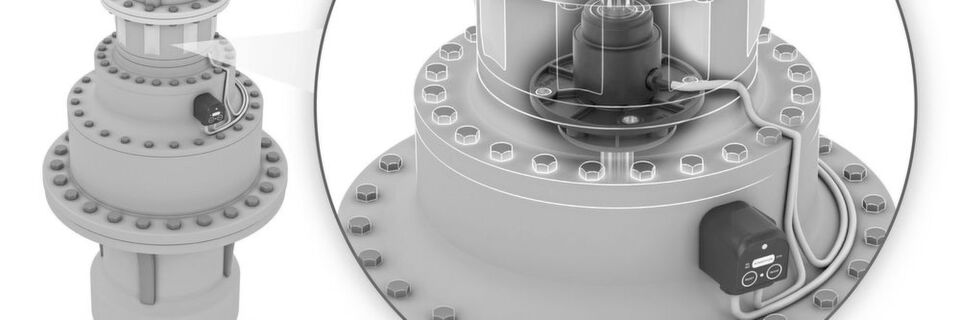

Das neue System aus Schaeffler Torquesense und Schaeffler Smartcheck bietet eine automatisierte, frequenzselektive Schwingungsanalyse sowie Temperatur-, Drehzahl- und Drehmomentwerte für die Zustands- und Anlagenüberwachung.
Das neue System aus Schaeffler Torquesense und Schaeffler Smartcheck bietet eine automatisierte, frequenzselektive Schwingungsanalyse sowie Temperatur-, Drehzahl- und Drehmomentwerte für die Zustands- und Anlagenüberwachung. (Bild: Schaeffler)

Firma zum Thema

Schaeffler und Bonfiglioli haben ein kompaktes Industrie-4.0-Lösungspaket entwickelt. Schaeffler kombiniert seine zwei bewährten Messsysteme Smartcheck und Torquesense zu einem neuen Zustands- und Drehmoment-Überwachungssystem, das in Azimut-Getriebemotoren von Bonfiglioli zum Einsatz kommt

Während die Schwingungsdiagnose des Schaeffler Smartcheck beginnende Schäden frühzeitig detektiert, können mit dem präzisen Drehmomentsignal unter anderem Lastspitzen und deren Häufigkeit detektiert und begrenzt werden. Bonfiglioli hat mit seiner Expertise anwendungsbasierte Algorithmen entwickelt, die über die gesamte Betriebszeit einer Windkraftanlage die Verarbeitung dieser und weiterer Daten zu Informationen ermöglicht. Die Informationen werden als Reports zu relevanten Leistungskennzahlen online zur Verfügung gestellt, zum Beispiel zum allgemeinen „Gesundheitszustand“ der Getriebemotoren, potenziell kritischen Betriebszuständen oder ungewöhnlichem Verhalten des Windnachführungssystems. In Summe sollen Kunden von weniger ungeplanten Stillständen durch Überlast und belastungsabhängigen profitieren.

Messsystem erkennt automatisch geschädigte Komponente

Der Schaeffler Smartcheck überwacht auf Basis von Körperschallschwingungen frequenzselektiv den Zustand von Lagern, Getrieben sowie Elektromotoren, Pumpen, Lüftern und Aggregaten. Mit nur einem Messsystem können auffällige Frequenzen den geschädigten Komponenten automatisiert zugeordnet werden. Außerdem ist in das Gerät ein Temperatursensor integriert. Das Drehmoment- und das Drehzahlsignal des Schaeffler Torquesense werden über den Smartcheck geführt, vorverarbeitet und mit den ebenfalls analysierten Schwingungssignalen für die Maschinensteuerung und/oder die Instandhaltung bereitgestellt.

Schwingungssensorik an jedem Aggregat wird Realität

Anlagenüberwachung

Schwingungssensorik an jedem Aggregat wird Realität

05.04.11 - Der FAG Smartcheck ist ein Messsystem zur Real-Time-Überwachung von Maschinen und Anlagen. Aufgrund seines Preises wird mit ihm erstmalig die Onlineüberwachung von kleineren, teilweise redundanten Aggregaten wirtschaftlich, so der Hersteller. lesen

Die Ergänzung des Condition-Monitoring-Systems Smartcheck mit den Betriebsdaten Drehmoment und Drehzahl eröffnet mehrere Szenarien: Im einfachsten Fall lassen sich laut Hersteller Drehmomentspitzen und deren Häufigkeit überwachen und damit der Nutzungsgrad bewerten sowie belastungsgerechte Wartungsmaßnahmen ableiten. Die Signale können aber auch in die Betriebsstrategie von Antrieben integriert werden und so Drehmomentbegrenzungen oder Abschaltungen einleiten. Das neue System sei besonders für Verstell- und Drehantriebe in der Wind- und Schiffsindustrie, in großen Kranen, Bau- und Miningmaschinen mit Drehtürmen und für Winden geeignet. Das Drehmomentsignal könne hier nicht nur zur Überwachung, sondern auch zur sanften und exakten Drehmomentsteuerung beziehungsweise Zugbandregelung benutzt werden.

Pilotprojekt für die Windindustrie

Ein erstes Pilotprojekt entwickelt Schaeffler aktuell für Windkraft-Azimut-Getriebemotoren des italienischen Herstellers Bonfiglioli. Bei dieser Anwendung werden die über den Schaeffler Smartcheck verdichteten Lastdaten mit vordefinierten Grenzwerten verglichen und die Ergebnisse über ein Gateway drahtlos an Bonfiglioli übertragen. Das Überwachungssystem für Bonfiglioli-Getriebemotoren ist autark und nicht mit der Anlagensteuerung verbunden. Somit sei es bei einem Austausch der Getriebemotoren leicht nachrüstbar. Bonfiglioli möchte mit diese System Überlasten an den Azimutantrieben überwachen, Vorlaufzeiten für Wartungseinsätze vergrößern und Wartungseinsätze belastungsgerecht definieren.

Für die Integration des Torquesense-Moduls in den Kraftfluss des Getriebemotors wird dieses zwischen Motor und Getriebe platziert. Das Messsystem ist jedoch auch in Schmieröl funktionsfähig und soll für die Integration in den Antriebsstrang entscheidende Vorteile bieten:

  • hohe Messgenauigkeit (zirka 1% des Messbereichs),
  • berührungsloses Messprinzip,
  • eine Änderung der Belastungsfähigkeit und Torsionssteifigkeit durch die Sensorwelle,
  • geringer Einfluss der Temperatur auf Lebensdauer und Messgenauigkeit, und
  • eine integrierte Drehzahlmessung.

Drehmomentsensorik leicht integrierbar

Schaeffler Torquesense besteht aus einem magnetisch konditionierten Wellenstück und einem Sensorgehäuse. Dieses muss die Welle nicht vollständig umschließen. Abhängig von der gewünschten Genauigkeit und Störfestigkeit sind auch einseitig montierte oder U-förmige Ausführungen möglich. Da das Messprinzip berührungslos ist, kann das Drehmoment auch von außen durch ein nicht magnetisches Gehäuse gemessen werden. Das Sensormodul lässt sich dann von außen montieren.

Sensorlager als Datensammler wird Standardprodukt

Hannover Messe 2017

Sensorlager als Datensammler wird Standardprodukt

25.04.17 - Schaeffler bringt ein Standardlager mit integrierter Sensorik auf den Markt, das bis zu vier Messgrößen aufnehmen kann. Wir sprachen mit Dr. Andreas Schiffler, Leiter Systems Engineering, was das Besondere an diesem Lager ist, wo es eingesetztwerden kann und wie es weiterentwickelt wird. lesen

Mit Schaeffler Torquesense sind kunden- und anwendungsspezifisch Wellendurchmesser bis zirka 100 mm möglich; es existieren bereits Sensoreinheiten in verschiedenen Standarddurchmessern. Der Messbereich erstreckt sich von 100 Nm bis zu 20 kNm. Prinzipbedingt verfügen die Sensoren über eine hohe Linearität und eine kleine Hysterese.

Schaeffler auf der Hannover Messe 2019: Halle 22, Stand D43
