Dichtung Dichtungsring mit großer Toleranz

Ein US-amerikanischer Hersteller bietet einen C-Dichtungsring mit schräggewickelter Feder an. Das Wicklung der Feder soll die Lebensdauer des Rings verlängern.

Anbieter zum Thema

Gutekunst Federn

Conductix-Wampfler GmbH

AFC Europe Ltd Bochum Technisches Zentrum

Bal Seal Engineering Europe BV

Laut Bal Seal Engineering, einem Anbieter von kundenspezifischen Dichtungs-, Verbindungs-, Leitungs- und EMI-Abschirmungslösungen, bietet der C-Dichtungsring mit seiner Kombination aus den geringen Reibungseigenschaften des PTFE und der einfachen Mantelgeometrie eine bessere Abdichtung. Dies ermöglicht eine höhere Anzahl an Zyklen in Anlagen, bei denen Abstände, Oberflächenbehandlungen und andere Konstruktionseigenschaften erheblich variieren. Die C-Dichtungsringe werden von einer schräggewickelten Feder des Herstellers unterstützt, die für gleichmäßige Abnutzung und eine lange Lebensdauer sorgen soll. Die Konstruktion des Rings ermöglicht eine Montage ohne Werkzeuge.

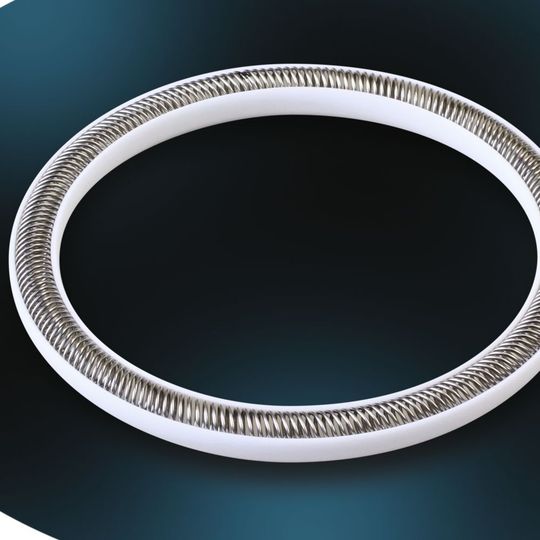

Der C-Dichtungsring ist in verschiedenen Werkstoffen erhältlich, wie virginalem PTFE und gefülltem PTFE. Er ist für Anwendungen mit niedrigem Druck (<500 psi) und geringer Geschwindigkeit (<100 ft/Min.) geeignet, die eine Kontrolle der Reibungskräfte erfordern und deren Polymermantel sich unter thermischen Zyklusbedingungen ausdehnt, um den Anpressdruck aufrechtzuerhalten. Die Querschnitte reichen von 1,6 bis 12,5 mm (1/16 bis ½ Zoll) mit radialen Toleranzen zwischen 0,25 und 2 mm (0,010 bis 0,075 Zoll). Die Toleranzbereiche sind von Umgebungsdruck, Art des Mediums und Oberflächenbehandlung abhängig.

Nach Angaben des Unternehmens können Erstausrüster und Zulieferer mithilfe des neuen C-Dichtungsrings zuverlässigere und robustere Produkte anbieten, die neue Maßstäbe für branchenübliche Leistungsstandards setzen und zudem ihre Marktposition verbessern.
