LFD Wälzlager Fahrbare Regalsysteme sanft und lautlos bewegen

Moderne Regalsysteme leisten mehr, als Lagergut nur aufzubewahren. Verfahrbare Regalsysteme erfüllen die logistischen Aufgaben des Ablegens und Speicherns von Produkten bei optimal genutztem Raumvolumen. Wälzlager erfüllen in diesem Zusammenhang leise, funktionell und dauerhaft die notwendigen Anforderungen.

Anbieter zum Thema

Franke GmbH

asecos GmbH

trivid GmbH

LFD Wälzlager GmbH

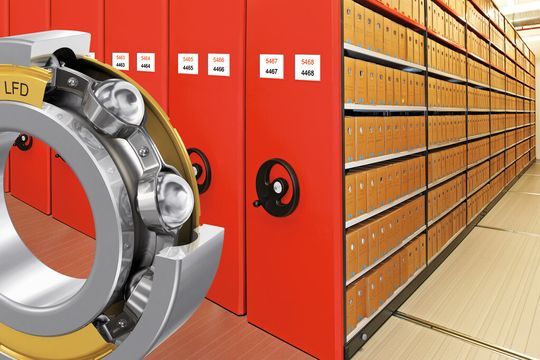

Ob in Behörden, Bibliotheken, Museen, Industriebetrieben oder wissenschaftlichen Einrichtungen: In vielen Branchen werden Regalanlagen benötigt. Rationelle Technik, maximaler Raumgewinn, Bedienerfreundlichkeit und Wirtschaftlichkeit sind die Vorzüge von speziell für den Einsatz in Archiven entwickelten Regalsystemen. LFD-Wälzlager haben sich dabei in den Bodenführungen zum Verschieben der Regale, aber auch in den Hand-Hebel-Betätigungen, die über einen Antrieb verstärkt werden und zum Verschieben der Regale dienen, bewährt (Bild 1).

Herkömmliche stationäre Regalanlagen erfordern Bediengänge und dementsprechend große Flächen. Die verfahrbaren Regalsysteme von Zambelli hingegen ermöglichen eine wesentlich effektivere Raumnutzung und erhöhen somit die Lagerkapazität ohne den Zugriff zu sehr einzuschränken. All die Dinge, die momentan nicht benötigt werden, werden mühe- und lautlos beiseite geschoben. Für diese Aufgaben stellt das Unternehmen verschiedene Antriebsformen zur Verfügung.

Bedienkomfort mit doppelt kugelgelagerten Laufrädern

Bei dem mechanischen und elektrischen Antrieb wird die Kraft wahlweise durch ein Reibrad oder ein Kettenrad mit Kette in der Laufschiene über torsionssteife Wellen übertragen (Bild 2). Mit einer exakten Parallelführung und doppelt kugelgelagerten Laufrädern mit 130 mm Durchmesser ist ein hoher Bedienkomfort bei geringstem Kraftaufwand gewährleistet. Hier spielen Wälzlager eine wichtige Rolle. Allein in der Staatsbibliothek Berlin, einem aktuellen Projekt, werden etwa 30.000 bis 40.000 staubgeschützte Rillenkugellager (Blechabdeckung ZZ) von LFD eingesetzt. Das Fahrwerk ist nur 115 mm niedrig, was den Zugriff auf die oberen Fachböden erleichtert.

Um den Übergang vom sanften und gleichzeitig erschütterungsfreien Anfahren in eine lautlose und exakt geführte Bewegung zu gewährleisten, ist auch die richtige Auswahl der Wälzlagerkomponenten erforderlich. Die ausgewählten Komponenten (Ringe, Käfige, Kugeln) und die Verwendung hochreiner homogener Stähle sind qualitätsentscheidend. Das homogene Gefüge der Rillenkugellager ermöglicht Zambelli Regallasten bis zu 2000 kg je Achse mühelos zu verfahren. Tragzahlen spielen eine wichtige Rolle.

Tragzahlen, Korrosionsschutz und Leichtlauf spielen entscheidende Rolle

Die statische Tragzahl ist eine Kenngröße zur Auslegung von Wälzlagern oder Wälzführungen und bezieht sich auf das ruhende Maschinenelement. Auch die dynamische Tragzahl ist eine Kenngröße zur Auslegung dieser Systeme, bezieht sich aber auf das rotierende Lager oder die linear verfahrende Führung. Aber auch die Auswahl des richtigen Marken-Schmierstoffs spielt in diesem industriellen Segment eine entscheidende Rolle. Eine wesentliche Aufgabe des Schmierstoffes ist es, die metallische Reibung der Wälzlagerkomponenten durch den trennenden Schmierfilm zu reduzieren oder zu verhindern. Bei den beschriebenen Lagersystemen spielen Tragzahlen, Korrosionsschutz und Leichtlauf eine entscheidende Rolle. Daher werden entsprechende Fette ausgewählt, die diese Anforderungen bedienen.
