Eine Schrägsäulenführung lässt Schieber präziser gleiten

Und mit der neuen Schrägsäulenführung Z1875/... will Hasco die Fertigung von Schiebern in Spritzgießwerkzeugen erheblich erleichtern. Schieber sind ja bekanntlich unverzichtbar, wenn Bauteile Hinterschnitte aufweisen und damit seitliche Bewegungen während des Entformungsprozesses erforderlich sind. Damit steigen aber auch die Anforderungen an die Präzision der Führung, an die Langlebigkeit der Komponenten und an die Montagefreundlichkeit. In Kombination mit den Schrägsäulen Z01/... und Z016/... ermöglicht die Neulinge nun aber die exakte Führung der Schieber, verspricht Hasco. Die definierte Schrägführung von 18° gewährleiste eine kontrollierte Bewegungen und minimiere dabei den Verschleiß durch exakte Führungslinien. Die Materialkombination – sorgfältig abgestimmt zwischen Führungselement und Schrägsäulen – erhöhen nicht zuletzt die Standzeit des Werkzeugsystems. Besonders vorteilhaft ist laut Hasco, dass das System von der Trennebene aus montiert werden kann. Denn das verringere die Rüstzeiten und vereinfache das Handling. Dadurch werden erforderliche Wartungsarbeiten deutlich leichter machbar. Die Schrägsäulenführung gibt es in zehn Abmessungen für Führungssäulendurchmesser von acht bis 30 Millimeter. Für Werkzeug- und Formenbauer ergibt sich daraus ein direkter Nutzen in Form von effizienteren Arbeitsabläufen und höherer Prozesssicherheit.

So sieht die neue Schrägsäulenführung von Hasco aus, die zur Reihe Z1894/... gehört. Zusammen mit Schrägsäulen von Hasco sorgen sie für die exakte Führung von Schieber im Spritzgießwerkzeug.(Bild: Hasco)
So sieht die neue Schrägsäulenführung von Hasco aus, die zur Reihe Z1894/... gehört. Zusammen mit Schrägsäulen von Hasco sorgen sie für die exakte Führung von Schieber im Spritzgießwerkzeug.
(Bild: Hasco)

Dazu passt die neue ovale Schiebersicherung von Hasco

Das Schieberprogramm von Hasco umfasst bekanntlich viele maßlich aufeinander abgestimmte Schieber, Schiebereinheiten und -baukästen sowie passendes Zubehör. Das bereits umfangreiche Portfolio wurde nun aber auch noch um die neue ovale Schiebersicherung Z1894/... erweitert, die für eine zuverlässige und verschleißarme Positionierung bei maximaler Wartungsfreundlichkeit steht. In Kombination mit der optional erhältlichen Schieberhalteplatte Z18940/... soll sich das System auch flexibel an unterschiedliche Anwendungen und Werkzeugkonzepte anpassen lassen. Die Schiebersicherung wirkt mit 22 Kilogramm (Kraft etwa 216 Newton) auch bei Werkzeugtemperaturen bis maximal 220 °C. Eine langlebige Verriegelungsrolle garantiere die gleichbleibende Funktion bei minimalem Verschleiß, auch wenn Zyklen oft durchlaufen werden und dynamische Werkzeugbelastungen bestehen.

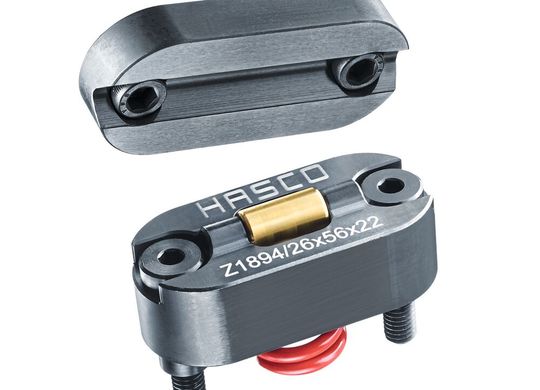

Zur neuen Schrägsäulenführung von Hasco passt gut die neue ovale Schiebersicherung, die man mit der Schieberhalteplatte kombiniert. Sie sichert Schieber mit viel Kraft bis zu einer maximalen Werkzeugtemperatur von 220 °C.(Bild: Hasco)
Zur neuen Schrägsäulenführung von Hasco passt gut die neue ovale Schiebersicherung, die man mit der Schieberhalteplatte kombiniert. Sie sichert Schieber mit viel Kraft bis zu einer maximalen Werkzeugtemperatur von 220 °C.
(Bild: Hasco)

Die Montage kann frontal direkt an der Formtrennungsebene geschehen, um den Ein- und Ausbau aus der Spritzgießmaschine nicht zu beeinträchtigen. Die, wie Hasco abschließend betont, mit höchster Präzision gefertigten Schieberelemente bieten insbesondere viele Vorteile, weil aufwendige Routinearbeiten durch diese standardisierten Komponenten obsolet werden. (pk)
