Bremse Industrielle Bremsen von Nexen erhalten Sicherheitszertifizierung

Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Drei industrielle Bremsen der Nexen Group wurden für funktionale Sicherheit zertifiziert. Hier stellen wir die Stangenklemmen, Schienen- und Servomotorbremsen vor.

Anbieter zum Thema

FAULHABER Antriebssysteme
Maxon Motor GmbH
OPTENDA GmbH
Nexen Group
LTK Lineartechnik Korb GmbH

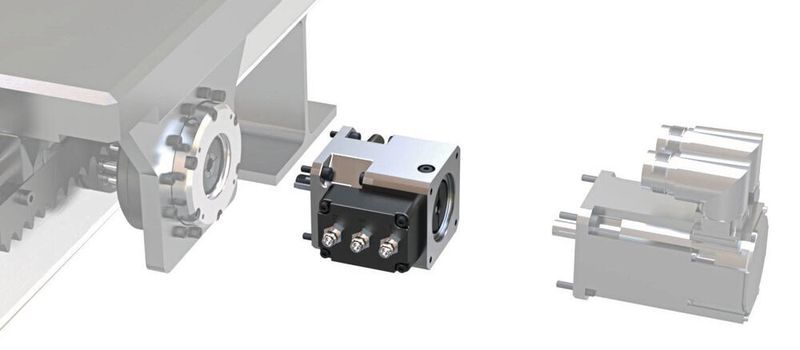

Die Nexsafe-Servobremsen wurden für das Abbremsen am Wellenende eines Servomotors oder zwischen Motor und Getriebe entwickelt.
Die Nexsafe-Servobremsen wurden für das Abbremsen am Wellenende eines Servomotors oder zwischen Motor und Getriebe entwickelt.
(Bild: Nexen)

Mit dem im Juli 2020 von Intertek eingeführten Konformitätsbewertungsprogramm für funktionale Sicherheit für automatisierte Maschinen und Roboteranlagen bietet Intertek Herstellern eine Bewertung der Konstruktion, eine Produktprüfung sowie die Zertifizierung mit dem Intertek-Zeichen für Funktionale Sicherheit (FS). So können Hersteller die Einhaltung der strengen Standards für Produktsicherheit und -leistung sichtbar machen.

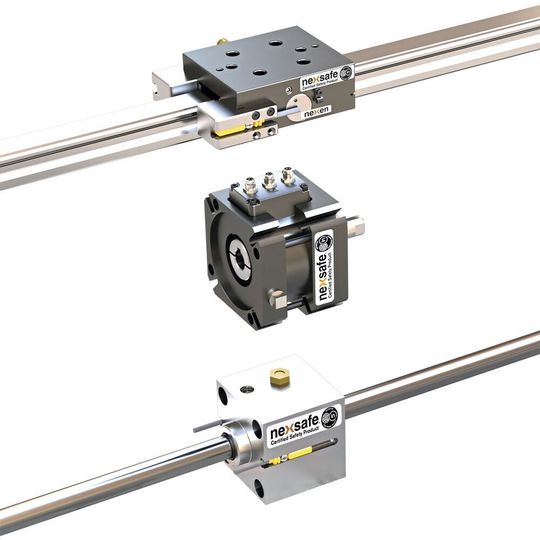

Nexsafe-Schienenbremse für die Montage an Profilführungsschienen von Linear­achsen; Nexsafe-Servobremse für die Montage zwischen Servomotor und Getriebe; Nexsafe Stangenklemme für die Montage mit oder an Pneumatikzylindern (v.o.n.u.).
Nexsafe-Schienenbremse für die Montage an Profilführungsschienen von Linear­achsen; Nexsafe-Servobremse für die Montage zwischen Servomotor und Getriebe; Nexsafe Stangenklemme für die Montage mit oder an Pneumatikzylindern (v.o.n.u.).
(Bild: Nexen)

Die Nexsafe-Schienenbremsen, -Servomotorbremsen und -Stangenklemmen sind die ersten Produkte des us-amerikanischen Herstellers Nexen, die das FS-Zeichen in Nordamerika erhalten haben. Mit dieser Zertifizierung für funktionale Sicherheit nach ISO 13849-1 eignen sich die Nexsafe-Schienenbremsen, -Servomotorbremsen und -Stangenklemmen vor allem für Betriebsarten wie beispielsweise Halten, Notstopp oder Positionieren.

Optionale Betriebsart-Sensoren sorgen zusätzlich dafür, dass Nexsafe-Produkte in Mehrkanalsysteme passen, die für die ISO 13849-1 Kategorien B bis 4 und die Performance-Level PLa bis PLe ausgelegt sind. Darüber hinaus sind Nexsafe-Bremsen nach den Normen IEC 61508, ISO 12100, ISO 13850 und ISO 4414 zertifiziert.

Ergänzendes zum Thema
Das sind die Sicherheitsmerkmale einer Bremse:

Zu den Merkmalen einer Bremse mit hoher Funktionssicherheit gehören mehrere Feststellfedern, die die Bremse automatisch in die verriegelte Position bringen.

Die Reibflächen sind mit einem proprietären Reibbelag ausgestattet, der sich sowohl auf der inneren als auch auf der äußeren Reibfläche verjüngt. Diese Flächen üben die Bremskraft (Sperrkraft) über Federn gleichzeitig auf die rotierende Welle und das Bremsgehäuse aus, um die Welle ohne Spiel am Drehen zu hindern. Um einen sicheren Notstopp und ein sicheres Halten zu gewährleisten, gibt es induktive Näherungssensoren, die drei verschiedene Bremszustände erfassen:

1. Lösen der Bremse: Der Näherungssensor in der Bremse wird aktiviert, wenn Nennluftdruck in den Kolbenkreis der Bremse eintritt, um das Reibflächenpaar auseinander zu ziehen, was zu einem ausgekuppelten Achszustand (freilaufenden Motordrehmoment) führt.

2. Anlegen der Bremse: Der Näherungssensor in der Bremse wird aktiviert, wenn sich der Kolben und das Reibflächenpaar anlegen und ein Bremsmoment (Anhalten) aufgebracht wird.

3. Verschleiß: Dieser Näherungssensor in der Bremse wird aktiviert, wenn die Bremse im Anlegezustand ist, der Reibbelag jedoch so stark abgenutzt ist, dass ein Austausch erforderlich ist.

1. Schienenbremsen zum Greifen und Halten von Profilführungsschienen

In Linearsystemen werden Schienenbremsen zum Greifen und Halten von Profilführungsschienen eingesetzt. Die Nexsafe-Schienenbremse ist eine kompakte, leistungsstarke Bremse, die mit den meisten Profilführungsschienen und Führungswagen kompatibel ist. Schienenbremsen können mit Sensoren ausgestattet werden, um das Anlegen und Lösen zu erkennen. Führungsschienenbremsen mit montierten Sensoren sind ideal für Notstopp- und redundante Sicherheitsbremsanwendungen wie das Bremsen von Portalachsen, das Öffnen und Schließen von Industrietoren, bei medizinischen Geräten und Krankenhausbetten, bei Primär- und Sekundärverpackungen sowie bei der Fenster- und Türenherstellung geeignet.

2. Servobremsen zum schnellen uns sicheren Stoppen von angetriebenen Lasten

Die hier gezeigte Nexsafe-Servobremse kann bis zu drei Sensoren enthalten, um den Lösezustand, den Anlegezustand und den Verschleiß zu überwachen.
Die hier gezeigte Nexsafe-Servobremse kann bis zu drei Sensoren enthalten, um den Lösezustand, den Anlegezustand und den Verschleiß zu überwachen.
(Bild: Nexen)

Servomotorbremsen wurden für das Abbremsen am Wellen­ende eines Servomotors oder zwischen Motor und Getriebe entwickelt. Die Nexsafe-Servomotorbremsen stoppen die angetriebene Last schnell und erhöhen die Sicherheit durch bidirektionale Bremseigenschaften. Typische Anwendungsbereiche finden sich bei der Herstellung von Automobilteilen, in Bearbeitungszentren in Portalbauweise, bei sich wiederholenden Arbeitsvorgängen sowie bei Anwendungen in der Lebensmittelproduktion (IP67), Verpackungsindustrie, Robotik und Halbleiterindustrie.

3. Stangenklemmen halten Kolbenstangen eine Pneumatikzylinders oder einer Führungsstange

Stangenklemmen können auf Rundschienen, Linearstangen, Rundwellen und Linearführungssystemen eingesetzt oder direkt an einen NFPA- und ISO-Pneumatikzylinder montiert werden. Sie sind so konzipiert, dass sie die Kolbenstange eines Pneumatikzylinders oder einer Führungsstange mit extrem geringem Spiel greifen und halten. Sie entsprechen der Schutzart IP67 und können mit Sensoren zur Erkennung des Anlegens und Lösens der Bremse ausgestattet werden. Stangenklemmen werden für Anwendungen eingesetzt, die präzises Halten, schnelles Anlegen und hohe Taktraten im Millionenbereich erfordern, zum Beispiel in der Automobilproduktion, bei sich wiederholenden Arbeitsgängen, in der Lebensmittelproduktion (IP67), bei Bearbeitungszentren in Portalbauweise und bei Druckmaschinen.

Alle Nexsafe-Bremsen sind federbelastet und druckluftbetätigt und werden automatisch in die verriegelte Position gebracht, wodurch sie sich zum Halten einer Last oder für Notstopps eignen. Sie können in jeder Einbaulauge eingesetzt werden. Tausende Nexsafe-Bremsen sind bereits in unterschiedlichsten Anwendungen im Einsatz.

Dieser Beitrag erschien zuerst auf unserem Partnerportal www.konstruktionspraxis.de
