Sicher bei Abmessungen Praxisnaher ISO-286-Passungsrechner für Konstrukteure

Instawerk hat einen Online-Passungsrechner nach ISO 286 veröffentlicht. Das Tool ist für Konstrukteure, Entwicklungsingenieure und technische Einkaufsabteilungen, die Passungen für Dreh- und Frästeile nicht nur nachschlagen, sondern bewerten, prüfen und für die Fertigung dokumentieren möchten.

Passungen gehören im Maschinenbau zu den Details, die über Funktion, Montage, Lebensdauer und Fertigungskosten entscheiden. Ob eine Welle-Nabe-Verbindung leichtgängig läuft, präzise zentriert oder dauerhaft kraftschlüssig verbunden bleibt, hängt häufig von wenigen Mikrometern ab. Gleichzeitig beeinflussen enge Toleranzen den Bearbeitungsaufwand, die Prüfstrategie, die Lieferzeit und die Vergleichbarkeit von Angeboten.

Der Unterschied zu vielen bestehenden Tabellen- und Rechnerlösungen liegt laut Instawerk im Praxisbezug: Der Online-Passungsrechner zeigt nicht nur Grenzabmaße für Bohrung und Welle, sondern ordnet die resultierende Passung ein, visualisiert die Toleranzfelder und berücksichtigt typische Einflussgrößen aus Konstruktion, Fertigung und Qualitätssicherung. Dazu gehören gemessene Prüfmaße, Beschichtungszugaben und Temperatureinflüsse. Damit unterstütze das Werkzeug nicht nur die Auswahl einer ISO-Passung, sondern auch die technische Bewertung der späteren Bauteilfunktion.

Bildergalerie

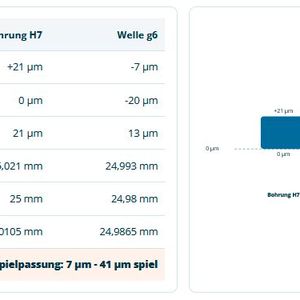

Grafische Darstellung macht es übersichtlicher

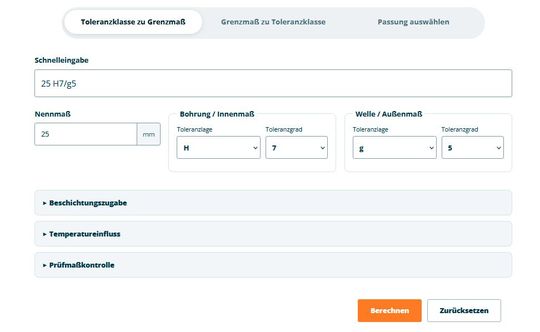

Der Rechner ermittelt aus Nennmaß und ISO-Toleranzklasse unter anderem oberes und unteres Grenzabmaß, Höchst- und Mindestmaß, Toleranzfeldlage, Toleranzbreite sowie Mindest- und Höchstspiel beziehungsweise mögliches Übermaß. Die grafische Darstellung macht sichtbar, wie Bohrung und Welle relativ zum Nennmaß liegen. Gerade bei Übergangspassungen werde dadurch schneller erkennbar, warum abhängig von den tatsächlichen Ist-Maßen sowohl Spiel als auch Übermaß auftreten können.

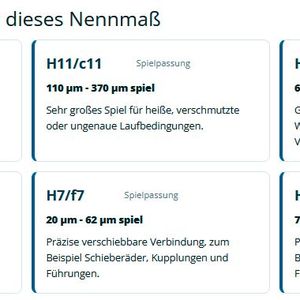

Neben klassischen Kombinationen wie H7/g6 unterstützt das Tool auch die umgekehrte Berechnungsrichtung: Aus vorhandenen Grenzmaßen kann eine passende oder nächstliegende ISO-Toleranzklasse ermittelt werden. Das sei besonders hilfreich bei älteren Zeichnungen, internen Werksnormen, Prüfunterlagen oder der Harmonisierung bestehender Konstruktionsdaten.

Vergleich von Messung und Berechnung

Ein weiterer Schwerpunkt ist die Qualitätsprüfung. Anwender können gemessene Bohrungs- und Wellendurchmesser direkt mit den berechneten Grenzmaßen vergleichen. Der Rechner zeigt, ob ein Ist-Maß innerhalb der Toleranz liegt, wie groß der Abstand zur nächstgelegenen Grenze ist und welches tatsächliche Spiel sich aus gemessenen Komponenten ergibt. Dadurch trennt das Tool klar zwischen theoretischem Passungsbereich auf der Zeichnung und real gemessener Bauteilsituation.

Auch Beschichtungen und Temperatureinflüsse lassen sich in die Betrachtung einbeziehen. Bei Harteloxal, chemischem Vernickeln, galvanischen Schichten oder Werkstoffpaarungen mit unterschiedlicher Wärmeausdehnung können wenige Mikrometer ausreichen, um eine Passung funktional zu verändern. Der Rechner macht diese Effekte früh im Konstruktionsprozess sichtbar und hilft, unklare Zeichnungsangaben zu vermeiden.

Konstrukteure brauchen schnelle Einschätzung

„Viele Passungsrechner enden dort, wo die eigentliche technische Entscheidung beginnt“, sagt Marcel Erich, Geschäftsführer bei Instawerk. „Konstrukteure brauchen nicht nur Zahlen aus einer Normtabelle, sondern eine schnelle Einschätzung, was diese Zahlen für Funktion, Fertigung, Prüfung und Beschaffung bedeuten. Genau dafür haben wir den Passungsrechner entwickelt.“

Der Passungsrechner ergänzt die digitale Instawerk-Beschaffung für CNC-Fräs- und Drehteile. Kunden können CAD-Dateien und technische Zeichnungen hochladen, Fertigungsparameter online konfigurieren und Bauteile über ein geprüftes Fertigungsnetzwerk beziehen.
