Elektrische Ausrüstung Kombinierter Blitzstrom- und Überspannungsableiter

| Redakteur: Dipl.-Ing. (FH) Reinhold Schäfer

Die kombinierten Blitzstrom- und Überspannungsableiter der Geräteserie Blitzconductorconnect schützen Automatisierungs- und MSR-Technik im industriellen Umfeld ebenso wie informationstechnische Schnittstellen.

Firmen zum Thema

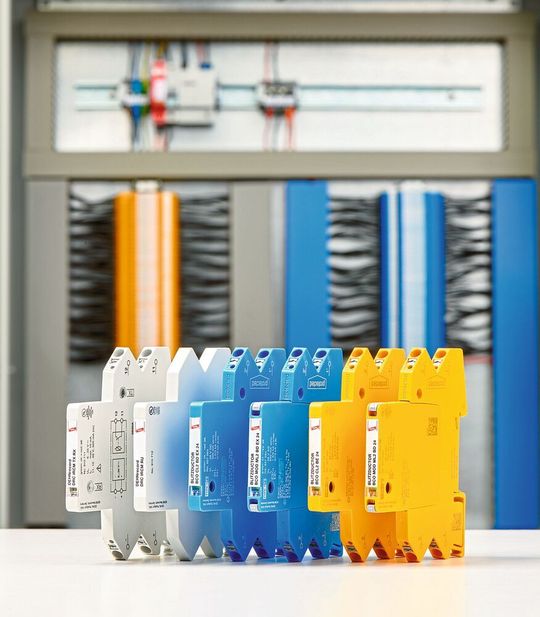

Die kombinierten Blitzstrom- und Überspannungsableiter der Geräteserie Blitzconductorconnect von Dehn sind 6 mm breit.
Die kombinierten Blitzstrom- und Überspannungsableiter der Geräteserie Blitzconductorconnect von Dehn sind 6 mm breit.
(Bild: SEBASTIAN DAMBERGER)

Es gibt sie kompakt oder modular aufgebaut. Beide Varianten sind 6 mm breit. Funktionen wie die Secr-Entriegelungstasten und die Push-in-Technik sollen helfen, den Installationsaufwand zu minimieren. Bei Überlast melden Statusanzeige und FM-Einheit entstehende Ausfälle. Für eigensichere Signalkreise stehen Ableiter aus der Blitzconductorconnect-Familie von Dehn mit Zulassung für Ex-Anwendungen zur Verfügung.

Diese sind in verschiedenen Varianten verfügbar. Sie schützen zwei Einzeladern mit gemeinsamem Bezugspotential (unsymmetrische Schnittstellen) oder eine erdpotenzialfrei betriebene Doppelader (symmetrische Schnittstelle).

Für symmetrische Busschnittstellen mit hohen Datenraten, wie beispielsweise beim Profibus oder RS485, ist ein Ableiter mit hoher Grenzfrequenz verfügbar. Für eigensichere Signalkreise gibt es eine Ex-zugelassene Gerätevariante (Staub und Gas). Über die Schnittstelle kann der passende Ableiter einfach ausgewählt werden.

Alle Leitungsanschlüsse sind vibrationssicher in Push-in-Klemmentechnik ausgeführt. Der Anschluss der Leiter ist damit einfach und ohne Verwendung von Werkzeugen möglich. Bei der Wartung der modularen Ableiter wird lediglich das Modul ausgetauscht. Das Signal ist über das Basisteil weiter verfügbar. Die Schutzfunktion für die Anlage kann durch einfaches Stecken eines neuen Moduls ohne erneute Verdrahtung schnell wiederhergestellt werden. Um Steckmodule exakt zu entfernen, ohne versehentlich ein benachbartes Modul zu ziehen, sind diese mit Secr-Entriegelungstasten ausgerüstet, die einen präzisen und sicheren Austausch ermöglichen.

Die modularen Ableiter besitzen eine Trennfunktion, die durch das gedrehte Stecken des Ableitermoduls ausgeführt wird und den Signalkreis für Wartungsarbeiten unterbricht. Messungen können so schnell ohne zusätzlichen Aufwand durchgeführt werden.

Die Ableiter der Blitzductorconnect-Serie sind mit einer integrierten optischen Statusanzeige ausgestattet. Diese signalisiert eindeutig den Zustand des Ableiters (grün/rot). So wird im Überlastfall eines Ableiters die Anzeige rot. Zudem besteht die Möglichkeit, Ableitergruppen mit einer stationären Fernmeldeeinheit zu überwachen. Über einen potenzialfreien Öffnerkontakt wird der Status einer Ableitergruppe an ein übergeordnetes Leitsystem gemeldet. Die Kombination von Sende- und Empfangseinheit in einem Gerät minimiert den Verdrahtungsaufwand bei der Installation. Zugleich entfällt eine zusätzliche Parametrierung der Ableitermodule. Durch definiertes Ausfallverhalten des Ableiters (fail-open) werden die überlasteten Komponenten aus dem Signalkreis getrennt. Der Signalkreis selbst bleibt jedoch aktiv und wird nicht unterbrochen. Bis zum Austausch des Ableiters bleibt der Anlagenkreis verfügbar, der laufende Betrieb wird aufrechterhalten. Anlagen und Systeme können auf diese Weise zu jeder Zeit sicher und hochverfügbar betrieben werden.

Zubehör wie beispielsweise Partition EXI zum Trennen von eigensicheren und nicht eigensicheren Signalkreisen runden das Produktportfolio zum Bblitzductorconnect ab.
