Kaltfließpressen Mehrstufiger Umformprozess für hochpräzise Multifunktionsteile

Für gewöhnlich werden hochpräzise Multifunktionsteile auf Drehmaschinen oder Drehautomaten hergestellt. Solche Teile, die vor allem in der Fahrzeugtechnik als Verbindungselemente eingesetzt werden, lassen sich jedoch auch auf umformtechnischem Wege wirtschaftlich fertigen.

Anbieter zum Thema

WITTENSTEIN SE

G+K Umformtechnik GmbH

technotrans SE

Arnold Umformtechnik GmbH & Co. KG

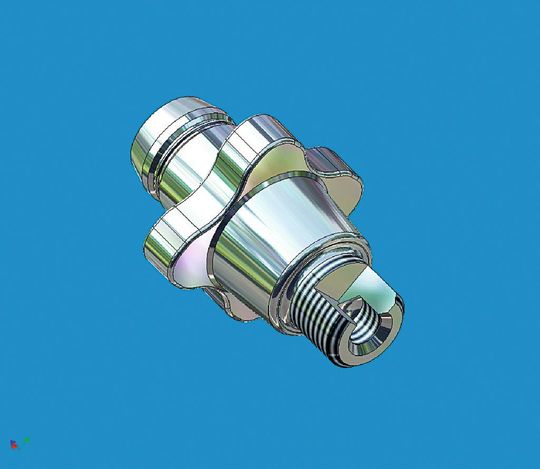

Alternativ zu hochpräzisen, aber teuren Drehteilen lassen sich Multifunktionsteile auch mittels Kaltfließpressen herstellen. So entwickelt und produziert Arnold Umformtechnik in enger Zusammenarbeit mit den Kunden hochwertige Verbindungselemente im Kaltmassivumformverfahren. Die fertigen Conform-Produkte entsprechen dabei höchsten Ansprüchen der Maschinenbau-, Elektro- und Fahrzeugindustrie.

Einspareffekte bis 80% durch Kaltfließpressen möglich

Lange Zeit ließen sich derart komplexe Multifunktionsteile nur durch Drehen herstellen. Da dieses Verfahren jedoch mit hohen Kosten zu Buche schlägt, sind die Anwender auf der Suche nach alternativen und wirtschaftlicheren Verfahren.

Die Kaltmassivumformung bietet an dieser Stelle noch viel Potenzial. Speziell das Conform-Verfahren von Arnold Umformtechnik ermöglicht durch den mehrstufigen Prozess Einspareffekte bis zu 80%. Diese basieren unter anderem auf dem geringeren Materialeinsatz, der aus dem spanlosen Umformverfahren resultiert, sowie auf einer deutlich höheren Stückleistung der Mehrstufenpressen im Vergleich zu Drehautomaten.

Außer auf fundiertes Entwicklungswissen kann Arnold Umformtechnik auf einen umfangreichen Maschinenpark zurückgreifen, der unter anderem aus modernen Mehrstufenpressen mit bis zu sechs Umformstufen, Maschinen zur komplexen Innen- und Außenbearbeitung sowie umfangreichen Nachbearbeitungszentren besteht. Die Anwendungsfälle und das Design der Conform-Produkte weisen daher praktisch keine Grenzen auf. Speziell die Sechsstufen-Presstechnologie ermöglicht Außenverzahnungen, hohle und halbhohle, exzentrische Teile sowie Lagerbolzen.

Kaltfließpressteile ohne Nacharbeit

Bei jedem Auftrag betrachten die Experten von Arnold Umformtechnik grundsätzlich den gesamten Produktlebenslauf. Diese Herangehensweise entspricht damit dem Markennamen Conform, der sich aus den Begriffen „connecting“ und „form“ zusammensetzt.

Er zeigt einerseits Funktion und Nutzen des Verfahrens. Andererseits steht er für Konformität, das Anpassen eines Produkts an die Anforderungen der Kunden. Letzteres umfasst einen oftmals aufwendigen Prozess, die jeweiligen Bedürfnisse aufzunehmen und bei stets berücksichtigten Kosten und verfahrensbedingten Gegebenheiten eine gemeinsame Lösung zu entwickeln. Das Ziel sind Kaltfließpressteile, deren Geometrie keiner Nacharbeit mehr bedarf und die eine hohe Oberflächengüte aufweisen.

Beratung zum Thema Kaltfließpressen erschließt die Potenziale

In jedem Fall ist es ratsam, bei bestimmten Aufgabenstellungen die Experten der Kaltfließpressverfahren frühzeitig mit einzubinden. Das ist dann der Fall, wenn ein Konzept und die dazugehörige Konstruktion mit einer prinzipiellen Lösung existieren. Dann lassen sich die Erfahrungen im vorgesehenen Serienprozess optimal nutzen. Diese Unterstützung wird während und nach Abschluss der Musterphase wertvolle Zeit einsparen und die Teilekosten, die im Einkauf der Serie entstehen, auf das Nötigste reduzieren.
