Beim konkreten Schweißvorgang macht die Telsonic-Sonotrode eine früher nicht gekannte, abrollende Schweißbewegung. Dadurch ist die höchste Amplitude immer genau in der Mitte der Schweißung, und nicht an deren Ende. So werden die Kabelenden zur Isolierung nicht beschädigt. Selbst sehr dünne Drähte können mit Powerwheel kraftvoll und sicher verschweißt werden. Aber es können eben auch massive Cu-Terminals und massive Al-Terminals miteinander verschweißt werden. Dabei entstehen galvanisch einwandfreie Verbindungen, die besser isoliert werden können. Bisher übliche Knoten können infolgedessen bis zu 30 % schmäler geschweißt werden. Folglich können Terminals kleiner sein und die Isolierung der Schweißung ist einfacher. Zugleich lassen sich erhebliche Materialkosten einsparen. Ein süddeutscher Premium-OEM schweißt mit der Powerwheel-Technologie Knoten um 50 % schlanker und spart jährlich rund 300 TSD Euro Materialkosten ein.

Dennoch muss beim Schweißen aufgepasst werden

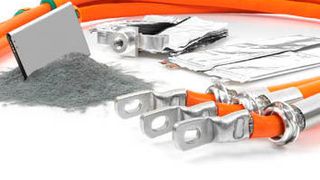

Trotz aller technischen Raffinessen, erfordert das Verschweißen der starken Aluminiumlitzenpakete für große Nutzfahrzeuge in einem massiven Kupfer-Rohrkabelschuh viel Sorgfalt. Schließlich beträgt dessen Wandstärke starke 1,6 mm. Aufgrund der Vernickelung ist der Werkstoff sehr spröde und dadurch bei dem faktisch stattfindenden Kaltumformprozess anfällig für Rissbildung, wenn die Sonotrode auftrifft. Die Nickelschicht ist aber wegen der großen Differenz in der elektrochemischen Spannungsreihe von Aluminium und Kupfer notwendig. Das reduziert die Korrosionsgefahr.

Patentierte Rundung schafft bestes Ergebnis

Den Clou des Powerwheel-Ultraschallschweißprozesses haben die Experten von Telsonic für Julian Electric jedoch mit der Form der Sonotrode geschaffen. Sie weißt am unteren Ende eine konkave Form auf, die in etwa der Rundung des aufnehmenden Endes des Rohrkabelschuhs entspricht. Diese patentierte Lösung bringt zwei unschlagbare Vorteile: Erstens wird der Rohrkabelschuh beim Herunterfahren der Sonotrode automatisch zentriert, ohne dass die Oberfläche beschädigt wird. Der Rohrkabelschuh liegt auf dem Amboss auf, ohne fixiert zu sein. In dem Moment, wenn die Sonotrode herunterfährt rückt sie das Werkstück automatisch in die am besten anliegende Position, zentriert und fixiert es während des Schweißvorgangs. Zweitens ist die Sonotrode während der abrollenden Bewegung aufgrund der Rundung immer im optimalen Kontakt und im besten Winkel zum Rohrkabelschuh. Das führt letztendlich auch zum optimalen Amplitudenverhältnis zum Schweißobjekt. Im Ergebnis entstehen bei Julian Electric in der Serienfertigung modellspezifisch konfektionierte Leitungssätze mit sicher kontaktierten Rohrkabelschuhen für die zuverlässige Anbindung in der rauen Umgebung der Lkw, Bau- und Landmaschinen.
