Elektrostatische Filter Modulbau verbessert Filtersysteme zur Ölnebelabscheidung

Obwohl elektrostatische Filtersysteme seit Jahren zur Ölnebelabscheidung in maschinellen Abluftkanälen verwendet werden, ist technisches Optimierungspotenzial vorhanden, das sich mithilfe der Modulbauweise wirtschaftlich erschließen lässt. Das zeigt eine Entwicklung für eingehauste Pressen mit Folgeverbundwerkzeugen.

Anbieter zum Thema

ESTA Apparatebau GmbH & Co. KG

JESSBERGER GmbH

G+K Umformtechnik GmbH

United Air Specialists Inc.

Weil bei der Kaltverformung die Oberflächentemperatur der Blechteile lokal steigt, verdampft der sich auf der Metalloberfläche befindliche temporäre Korrosionsschutzfilm. Unter der Schallschutzeinhausung von Pressen mit Folgeverbundwerkzeugen – sogenannten Stufenpressen – kommt es deshalb zu einer mehr oder weniger starken „Rauchbildung“.

Ölnebel muss abgesaugt werden

Dieser Ölnebel muss abgesaugt und gefiltert werden, damit die gesundheitsgefährdenden Bestandteile nicht nach draußen gelangen und der Dampf in und außerhalb der Einhausung nicht auf Maschinenteilen, an Werkswänden und auf Werksböden kondensiert. Das würde nicht nur Maschine und Arbeitsplatz enorm verschmutzen, sondern die Gesundheits- und Rutschgefahr für das Personal erheblich erhöhen.

Insbesondere bei modernen Stufenpressen mit zusätzlicher Ölbedüsung ist das der Fall. Diese Maschinen umfassen mehrere teilespezifisch verstellbare Umformstufen mit jeweils anderen Werkzeugen.

Ihre Aufgabe liegt hauptsächlich darin, klassische Pressenstraßen bei komplexer werdenden Werkstücken zu ersetzen. Waren in der Vergangenheit zum Beispiel drei Pressen für die Formgebung eines Blechteils erforderlich, die jeweils gesondert eingerichtet werden mussten, reicht heute eine Stufenpresse aus. Die Formgebung ist kostensparend auf einen Vorgang reduziert, wobei maschinelle Zufuhr-, Werkstück- und Werkzeugwechselsysteme für einen hohen Automatisierungsgrad bei dieser Maschinenkategorie sorgen.

Elektrostatische Filtersysteme zur Ölnebelabscheidung weiterentwickelt

Primäre Aufgabe des Öls ist es, als Schmiermittel auf den Teilen zu agieren und dadurch Oberflächenrauheiten und Risse zu verhindern. Jedoch führt die zusätzliche Einschmierung der Blechteile zu einer sehr starken Nebel- und Rauchbildung innerhalb der Schallschutzeinhausung.

In Abluftkanälen sind elektrostatische Filtersysteme seit Jahrzehnten die adäquate und beste filtertechnische Lösung für die Ölnebelabscheidung. Sie werden von UAS United Air Specialists, Bad Camberg, anwendungsspezifisch weiterentwickelt.

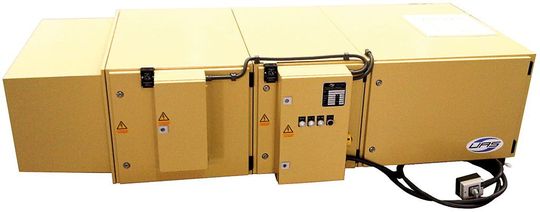

Jüngstes Ergebnis ist das Filtersystem Smog-Hog SH-M20 (Bild 1). Dessen Ausführungen basieren auf einem Modulbaukasten. Dadurch kann das System nach dem Baukastenprinzip schnell den jeweiligen Anforderungen angepasst werden (Bild 2 – siehe Bildergalerie). Im Vergleich zum Vorgängerprodukt SH 20 bietet es deutliche Vorteile.
