Pneumatische Ventilinseln punkten im Ex-Schutzbereich

Asco Numatics Pneumatische Ventilinseln punkten im Ex-Schutzbereich

20.04.2011Redakteur: Josef-Martin Kraus

Damit bei explosionsgeschützten Anlagen Platz im Schaltschrank eingespart wird, ersetzen immer häufiger installationsfertige Ventilinseln einzeln angeschlossene Ventile. Jüngstes Ergebnis ist die Platzhalbierung bei reduziertem Installations- und Kostenaufwand. Ein Ventilwechsel ohne Maschinenstillstand ist möglich.

Anbieter zum Thema

isel Germany GmbH


trivid GmbH

CMS Automatisme

Emerson Electric UK Ltd.

I & S IS SM

mehr weniger

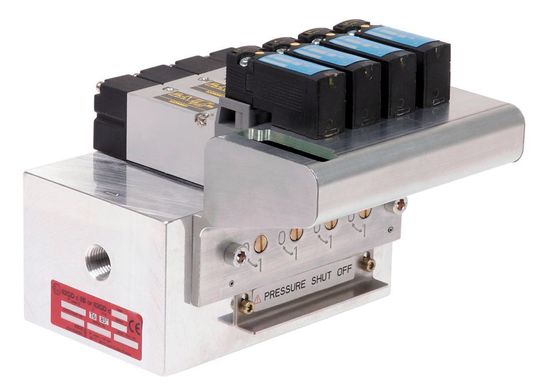

Bild 1: Die kompakte Ventilinsel entspricht den Richtlinien für die Anwendung in explosionsgefährdeten Bereichen. (Bild: Asco Numatics)

Der Trend zur dezentralen Steuerung ist in der Pneumatik ungebrochen. Dennoch gibt es Anwendungen, die nach wie vor eine Bündelung der Steuerungsventile in Schaltschränken erfordern. In explosionsgefährdeten Bereichen ist das der Fall.

Bei diesen Anwendungen kommt es darauf an, die Ventilinseln möglichst kompakt zu bauen, ohne den Durchfluss einzuschränken. Das zeigt Asco Numatics am Beispiel einer Ventilinsel, die unter der Bezeichung 62201001 auf dem Markt eingeführt wurde (Bild 1). Dieses Modul leistet jedoch mehr: Jedes Ventil kann bei angelegtem Betriebsdruck ausgetauscht werden.

Erhebliche Platzeinsparung im Vergleich zu Einzelventilen

Anwendungen werden in der chemischen Industrie gesehen: unter anderem in der Feinchemie, Pharma- und Biochemie. Dort müssen elektrisch geschaltete Ventile den aktuellen Richtlinien für den Einsatz in explosionsgefährdeten Bereichen der Atex-Zonen 1 und 2 (Gas) sowie 21 und 22 (Staub) entsprechen.

Aufgrund der kompakten Bauweise erfüllt die Ventilinsel diese Anforderung sehr platzsparend. Die Platzeinsparung liegt bei 50% im Vergleich zu einzeln im Schaltschrank angeschlossenen Ventilen.

Platzsparende Ventilinsel macht nur einen statt zwei Schaltschränke nötig

Das bedeutet, dass der Anwender für die Maschinensteuerung nur noch einen statt zwei Standardschaltschränke der Größe 700 mm × 500 mm × 250 mm benötigt. Dadurch werden Kosten eingespart. Insgesamt kann der Einsparungseffekt je Schaltschrank bis zu 900 Euro betragen.

So verringern sich die Kosten für Schottverschraubungen, Konzeption, Gehäuse, Verdrahtung und Verschlauchung. Als weitere Vorteile kommen Platz- und Gewichtseinsparung hinzu. Um diese Effekte zu erreichen, hat Asco Numatics mehrere Maßnahmen umgesetzt:
