Messtechnik Präzisionsmesszentrum für komplexe Formen und Oberflächen

| Redakteur: Gary Huck

Das Maschinenbauunternehmen Klingelnberg erweitert die G-Variante seiner Präzisionsmesszentren um ein weiteres Modell, das für mehrdimensionale sowie komplexe Form- und Oberflächenmessung geeignet ist.

Firma zum Thema

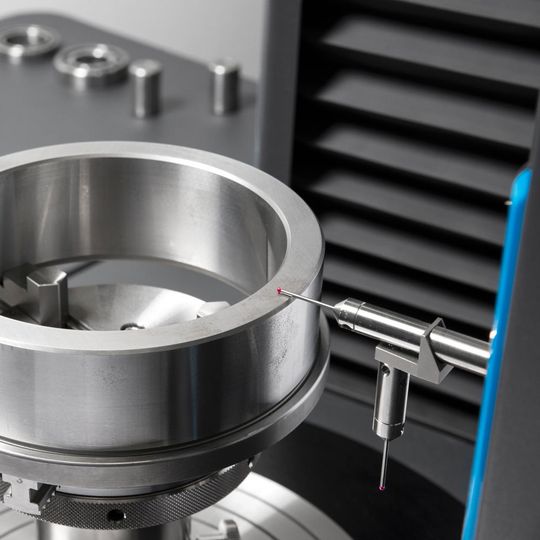

Die Messzentren der G-Variante sind vor allem für die Vermessung komplexer Bauteile geeignet.
Die Messzentren der G-Variante sind vor allem für die Vermessung komplexer Bauteile geeignet.
(Bild: Klingelnberg )

Das neue Gerät mit der Bezeichnung P-40-G soll für die Automobil- sowie Nutzfahrzeugindustrie, Maschinen- sowie Anlagenbau, und Wälzlagerhersteller interessant sein. Nach Unternehmensangaben verfügt das Präzisionsmesszentrum über das von Klingelnberg patentierte 3D-Nanoscan-Tastsystem sowie ein Rauheitstastsystem für Innen- und Außenmessungen. Es verbinde außerdem taktile und optische Messungen zu einer hybriden Mess- und Prüftechnik.

Die G-Variante, zu der das P-40-G zählt, sei mit der Easy-Start-Software ausgestattet, die unter anderem Abstände, Zylinder beziehungsweise Kegelform, Plan- sowie Rundlauf, Rundheit, Ebenheit oder Winkligkeit bestimmen kann. Des weiteren ließe sich mit dem Gerät eine Fourier-Analyse an rotationssymmetrischen Bauteilen durchführen. Die Vermessung und Auswertung komplexer Bauformen soll durch Erfassen gescannter Konturen in allen Ebenen während des Messprozesses ermöglicht werden. Somit können die Messzentren der G-Variante Lehren, Koordinationsprüfgeräte und Formmessgeräte ersetzen, heißt es vom Maschinenbauer.

Die Easy-Start-Software sei neben der Prozessregelung und Steuerung der Fertigungsprozesse auch in der Lage Messergebnisse grafisch oder tabellarisch darzustellen. Außerdem könne man Daten mittels Scanner und Codierung wie DMC, Barcode oder QR-Code dauerhaft einem Teil zuordnen. Laut Klingelnberg können die Geräte die Messaufgaben einer ganzen Prüfkette übernehmen.
