Chr. Mayr Radial teilbare Nabe vereinfacht Montage bei Servokupplungen

Ein Hersteller von Servokupplungen erweitert bei den Größen bis 150 Nm seine Standardnaben zur Befestigung der Wellen um eine radial teilbare Nabe. Dies ermöglicht eine einfache und schnelle Montage auch bei schwierigen Umgebungsbedingungen.

Anbieter zum Thema

Kinkele GmbH & Co. KG - Ihr Auftragsfertiger für den Maschinenbau

AXA Entwicklungs- und Maschinenbau GmbH

trivid GmbH

Chr. Mayr GmbH & Co. KG

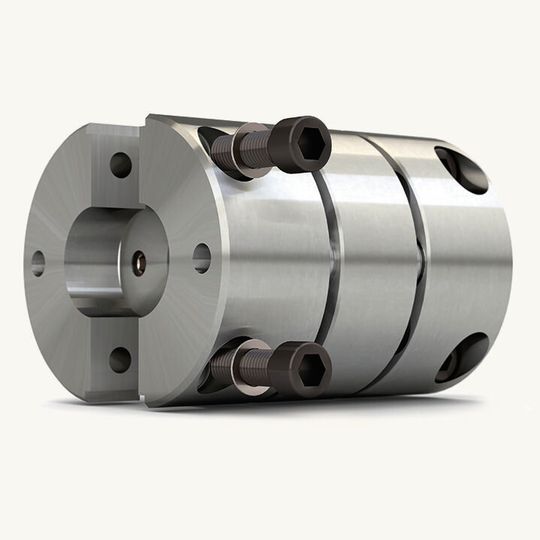

Kleine Abmessungen, wenig Einbauraumbedarf, reduziertes Gewicht und geringe Massenträgheitsmomente sind laut Mayr die Kennzeichen der Roba-DS-Servokupplungen. Sie können hohe Drehmomente auch bei vergleichsweise kleinem Durchmesser übertragen. Dadurch eignen sie sich als Wellenkupplungen für dynamische Antriebssysteme mit großen Drehzahlen. Die Basis für die kompakte Bauform bildet dabei die Fertigung aus Stahl und hochfesten Aluminiumlegierungen, heißt es.

Lamellenpaket-Kupplungen für den Einsatz in extremen Umgebungsbedingungen

Durch die elastischen Lamellenpakete gleichen die Kupplungen radialen, axialen und winkligen Wellenversatz aus. So schützen sie die Lager vor unerwünschter Belastung und verhindern unnötige Ausfallzeiten und Kosten. Um eine spielfreie Übertragung des Drehmoments zu erreichen, werden die Lamellen im Bereich der Einspannung durch ein spezielles Strahlverfahren behandelt. Die Roba-DS-Lamellenpaket-Kupplungen sind den Angaben zufolge robust und zuverlässig. Sie sind temperaturbeständig, verschleiß- und wartungsfrei und übertragen das Drehmoment mit sehr hoher Drehsteifigkeit. Daher eignen sie sich besonders für den Einsatz in extremen Umgebungsbedingungen.

Der Anwendungsbereich der Servokupplungen wächst ständig. Daher hat Mayr nun auch bei den Baugrößen 3 bis 15 die Standardnaben zur Wellenbefestigung um eine radial teilbare Nabe, eine sogenannte Halbschalennabe, erweitert. Bei zulässigen Drehzahlen von 3000 min^–1 decken diese Größen für Wellendurchmesser von 45 bis 79 mm Drehmomente von 35 bis 150 Nm ab. Die Halbschalen sorgen für eine einfache und schnelle Montage der Kupplung auch unter schwierigen Umgebungsbedingungen. So kommen die Naben bevorzugt bei Anwendungen zum Einsatz, bei denen die Antriebs-aggregate wie Motor und Getriebe nach dem Positionieren und Ausrichten zur Montage der Kupplung nicht mehr verrückt werden dürfen. Auch bei großen Wellenabständen, zum Beispiel bei Gelenkwellen in Hubspindelantrieben, empfehlen sich diese Naben, da hier die Kupplung zum Schluss eingebaut wird und daher einfach zu montieren sein muss.

Radiale Montage der Servokuppklung auf der Welle

Die Montage erfolgt radial: Dabei wird die Kupplung auf die Wellen zugeführt und mit den axial verschiebbaren Halbschalen vormontiert. Wichtig dabei ist, dass die Kennzeichnungen auf den Halbschalen und den Nabenkörpern übereinander stehen. Anschließend werden die Zylinderschrauben gleichmäßig und in mehreren Durchgängen auf das Anzugsmoment angezogen. Die Roba-DS-Servokupplungen sind als Zweigelenkkupplungen mit Verbindungsplatte oder längenvariabler Hülse erhältlich. Ihre kompakte Bauform, die kurzen Montagezeiten und die hohe Leistungsdichte machen diese Kupplungen zu einer besonders effizienten und wirtschaftlichen Lösung. MM

* Weitere Informationen: Chr. Mayr GmbH + Co. KG, 87665 Mauerstetten
