Schaltring- und Schalttellermaschinen Rundtaktmaschinen spielen ihre Stärken bei Serien und Werkstückfamilien aus

Für die Komplettbearbeitung von Werkstücken ab Coil und Stange in einer Aufspannung oder für die Fertigbearbeitung von Guss-, Press- oder Stanzteilen bis 60 mm Durchmesser und 650 mm Länge bieten Rundtaktmaschinen höchste Produktivität, Präzision und optimale Stückzeiten. Wer diese Vorteile nutzen möchte, sollte jedoch Serien ab 50 000 Stück im Rahmen von Werkstückfamilien oder ab 250000 Stück bei Einzelwerkstücken im Visier haben.

Anbieter zum Thema

Aachener Maschinenbau GmbH

Schages GmbH & Co.KG

Mikron Switzerland AG, Division Tool

MAG-EUBAMA GmbH & Co. KG

In der Fertigung ist mancher Trend der vergangenen Jahre bereits abgeflacht oder wurde revidiert. Manche Technik ist aktueller denn je. Eubama setzt als Spezialist auf die Rundtakttechnik und ist sich sicher, dass Präzision und höchste Produktivität immer noch nur im Rundtaktverfahren zu finden sind – vorausgesetzt die Losgrößen oder Stückzahlen stimmen. Dann gibt es auch heute nichts Schnelleres als Rundtaktmaschinen.

Mit bis zu 26 Bearbeitungen parallel in einem Takt — ein 26-Spindler! — bietet manche Rundtaktmaschine eine Produktivität, die im Vergleich zu anderen Fertigungslösungen ihresgleichen sucht. Und mit dem Einsatz von Coilmaterial ist auch der Aufwand für die Materialbereitstellung reduziert, sind die Materialkosten geringer und ist die Voraussetzung für den Einsatz in mannlosen Schichten geschaffen.

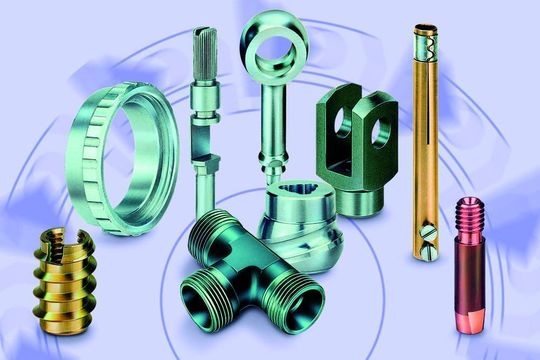

Gerade in diesen Merkmalen differenzieren sich Rundtaktmaschinen von Eubama bei Anwendung in Dimensionen bis 60 mm Durchmesser und 650 mm Länge von anderen Maschinentechniken. Bild 1 zeigt einige Werkstücke, die auf Rundtaktmaschinen gefertigt wurden.

Für den effizienten Einsatz der Rundtakttechnik muss man erkennen, bei welchen Rahmenbedingungen diese Fertigungslösungen erste Wahl sind. Im Vergleich zu Dreh-/Fräs- oder klassischen Bearbeitungszentren bestimmt bei Rundtaktmaschinen nicht die Dauer der gesamten Bearbeitungsfolge die Stückzeit, sondern nur die am längsten dauernde Einzelbearbeitung.

Rundtaktmaschinen arbeiten mit bis zu 16 parallelen Spannstationen

Je nach Auslegung können auf Eubama-Maschinen an bis zu 13 Spannstationen im Aufnahmering (Schaltringmaschine) beziehungsweise 16 Spannstationen (Schalttellermaschine) Bearbeitungen parallel in einem Takt vorgenommen werden. So ergeben sich Stückzeiten, die bei umfangreichen Bearbeitungsfolgen konkurrenzlos niedrig sein können.

Die gesamte Amortisation und Wirtschaftlichkeitsrechnung im Blick, gilt es jedoch zu betonen, dass die Wirtschaftlichkeitsrechnung von Rundtaktmaschinen im Vergleich zu den flexibler einsetzbaren Dreh-/Fräszentren erst ab Losgrößen oder Serien von 50000 Stück bei Teilefamilien und 250000 Stück bei einzelnen Werkstückarten aufgeht. Zur hohen Produktivität tragen in der Gesamtbetrachtung auch Rationalisierungseffekte durch den Einsatz von Coil-Material oder durch mannlose Schichten bei — Rationalisierungseffekte, die durch geeignete Automatisierungseinrichtungen auch bei Einzelteilzuführung erzielt werden können.
