Plan-Eckfräser-System Schlichten und Schruppen mit derselben Schneide

Anbieter zum Thema

Flow Europe GmbH

Schneider Electric GmbH

Urma AG Werkzeugfabrik

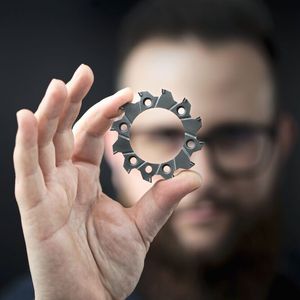

Urma AG erweitert das Präzisionswerkzeug-Angebot mit dem diamantbestückten Planeckfräser MX diamond, der für die Bearbeitung von Leichtmetallen wie Aluminium geeignet ist. Dabei kommt auch das patentierte Schnellwechselsystem zum Einsatz.

Urma AG ist seit über 60 Jahren Bohrungsexperte im Bereich Präzisionswerkzeuge. Unter dem Leitmotto „Innovation is our tool“ entwickelt und fertigt das Familienunternehmen mit Produktionsstandort in Rupperswil (Schweiz) Präzisionswerkzeugsysteme, welche weltweit in der Maschinenbau-, Automobil-, Hydraulik- und Aviatikindustrie zum Einsatz kommen.

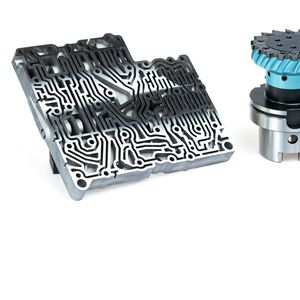

Der Markt für Leichtmetallwerkstücke und deren Bearbeitungswerkzeuge nimmt stetig zu. Die Anwendung bekannter Plan- und Eckfräser funktioniert, die Handhabung ist jedoch komplex und zeitintensiv. Urma hat diese Herausforderung angenommen und ihre große Erfahrung in der Anwendung hochpräziser Schnellwechsel-Trennstellen angewendet. Das Resultat ist der MX diamond, ein komplett neues Plan-Eckfräser-System.

Bildergalerie

Bildergalerie mit 5 Bildern

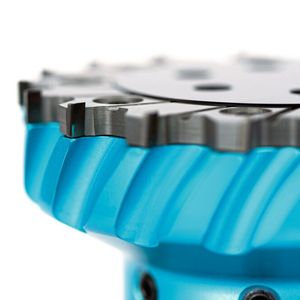

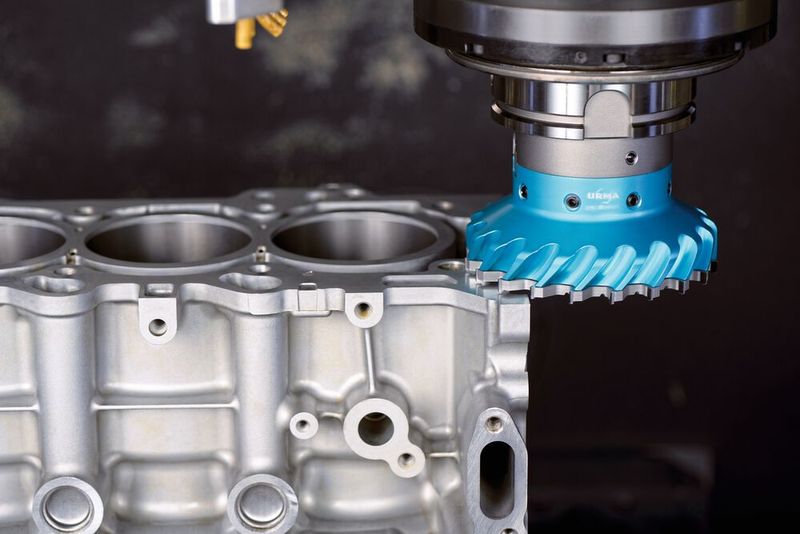

Bei diesem modularen Zerspanungswerkzeug setzt Urma auf die bewährte und hochpräzise RX-Schnellwechsel-Trennstelle, welche einen perfekten Planlauf ohne Nachkorrektur beim Schneidenwechsel garantiert. Die Zähne des Vollhartmetall-Schneidenkörpers sind mit bis zu 20 PKD-Tips (polykristalliner Diamant) bestückt und eignen sich optimal für die Bearbeitung von Leichtbauwerkstoffen wie Aluminium, Magnesium, kupferhaltigen Metallen ohne Eisen, Kompositen und faserverstärkten Kunststoffen. Diese neuste Generation des Planfräsens sichert schlanke Produktionsprozesse und eine automatisierte Produktion. Dank der hohen Werkzeugsteifigkeit des MX diamond können sowohl Schlicht- als auch Schruppschnitte mit derselben Schneide ausgeführt werden. Mit einem Vorschub von 0.05 bis 0.3 mm pro Zahn und einer Schnittgeschwindigkeit von bis zu 5000 m/min, eignet sich MX diamond ideal für die Serienfertigung. Für die individuellen Anforderungen stehen verschiedene Geometrien zur Verfügung.

Vorteile auf einen Blick

• Schnellwechsel-System für einfachste Handhabung Durch die hohe Wechselgenauigkeit von <0.004mm Rundlauf und <0.002mm Planlauf erübrigt sich für den Anwender ein wiederkehrendes, aufwendiges Einstellen des Planlaufs. Die Schneide kann in weniger als fünf Minuten ausgewechselt werden und spart so bis zu zwei Stunden Stillstandzeit im Vergleich zu ähnlichen Plan-Eckfräsern.

• Hochharte Schneidstoffe Die PKD-Bestückung (polykristalliner Diamant) garantiert beste Werkzeugstandzeiten, Oberflächenqualität und Prozesssicherheit.

• Aluminium-/Nichteisenmetall-Bearbeitung Die hohe Härte und chemische Beständigkeit des PKD ist für die Bearbeitung von Werkstoffen wie Aluminium, Magnesium und faserverstärkten Kunststoffen bestens geeignet.

• Hohe Schnittgeschwindigkeit mit hohem Vorschub MX diamond eignet sich dank der hohen Schnittgeschwindigkeit mit hohem Vorschub für Hochgeschwindigkeitsfräsen und erfüllt höchste Ansprüche hinsichtlich Oberflächengüte und Genauigkeit.

• Hohe Steifigkeit durch Vollhartmetall-Schneidenkörper Der Hartmetall-Schneidenkörper zeichnet sich durch eine sehr hohe Werkzeugsteifigkeit aus, dies verhindert Vibrationen und Mikroausbrüche bei hohen Drehzahlen und steigert somit die Standzeit sowie die Qualität der Bauteile.

• Optimale Spanabfuhr durch ideale Spanraumgeometrie und Kühlmittelzufuhr Durch die perfekte Spanraumgeometrie mit integrierter Kühlmittelzufuhr, ist die optimale Spanabfuhr jederzeit gewährleistet.
