Pneumatisches Ventil Schnelles und gezieltes Dosieren von Flüssigkeiten und Granulaten

Gegenüber Klappenventilen oder Kugelhähnen bietet ein pneumatisches Proportional-Medienventil entscheidende Vorteile, wie freien Produktdurchfluss, geringes Gewicht und niedrigen Energieverbrauch. Doch erst mit Unterstützung intelligenter Steuerungstechnik können alle Stärken komplett ausgenutzt werden.

Anbieter zum Thema

trivid GmbH

OPTENDA GmbH

PARTSCLOUD GmbH

Festo AG

Festo SE & Co. KG

Ein pneumatisches Proportional-Medienventil bietet im Vergleich zu Klappenventilen oder Kugelhähnen entscheidende Vorteile: freier Produktdurchfluss, geringes Gewicht und niedriger Energieverbrauch. Im Zusammenspiel mit Proportional-Druckregelventilen VPPM und dem modularen elektrischen Terminal CPX könnte es Durchflussmengen schnell und hochpräzise dosieren. Entsprechende Testreihen mit unterschiedlichen Medien laufen gerade.

Der weit verbreitete Einsatz von Quetschventilen als Stand-alone-Lösung, wie des pneumatischen Proportional-Medienventils VZQA von Festo (Bild 2), nutzt deren Leistungspotenzial nur bedingt aus. Erst eingebunden in intelligente Systeme mit moderner Proportional-Druckluft- und elektronischer Steuertechnik, spielen die reaktionsschnellen Bewegungsprofis ihre konstruktiven Stärken voll aus.

Solche Ventile könnten verhindern, dass angeschlossene Behälter und Verpackungen überfüllt werden. Zudem lassen sich Wartungsarbeiten auf ein Minimum reduzieren. Hinzu kommt ein weiterer wichtiger Punkt: der geringe Druckluft- und damit Energieverbrauch beim Einsatz des Proportional-Medienventils. Entscheidenden Einfluss auf die Optimierung der Energieeffizienz haben die Proportional-Druckluftventile VPPM und das modulare elektrische Terminal CPX. Über Feldbus oder Ethernet intelligent in die Anlagensteuerung integriert, bieten sie einen entscheidenden Vorteil.

Schnell regeln mit pneumatischem Proportional-Medienventil

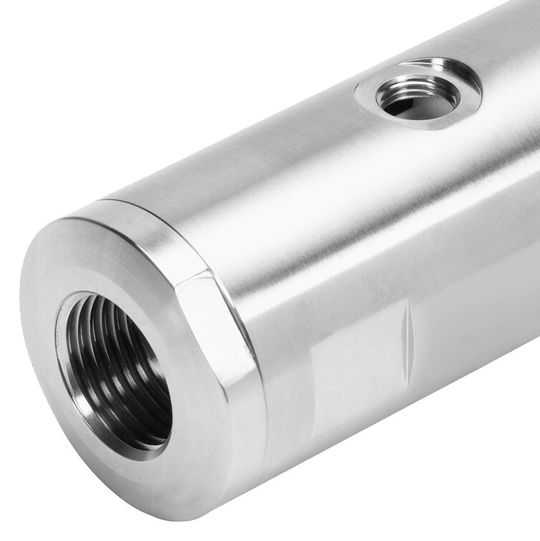

Ob Granulate oder Flüssigkeiten für die Kunststoff-, Pharma- und Lebensmittelindustrie, die Bau- oder Automobilbranche, solche Ventile kommen überall dort zum Einsatz, wo ein reibungsarmer und schneller Produktdurchfluss gefordert wird (Bild 1). Mit seiner einfachen Bauweise sperrt, regelt und dosiert das VZQA sicher in Sekundenbruchteilen. Einer der Gründe dafür ist seine robuste Manschette aus Nitrilkautschuk (NBR) oder Ethylen-Propylen-Dien-Kautschuk (EPDM). Beide Materialien sorgen mit ihrer hohen Rückprallelastizität dafür, dass sich das Ventil nach jedem Dosier- oder Sperrvorgang schnell und komplett wieder öffnet.

Die kompakte und leichte Konstruktion des Ventils ermöglicht kurze Schließzeiten und beansprucht nur einen geringen Einbauraum. Der zuverlässige Leistungsträger kontrolliert Medien mit Arbeitsdrücken von bis zu 4 bar durch Steuerdrücke von 2,5 bis 6,5 bar.
