Getriebe Spezialantrieb für schnelle und sichere Brandbekämpfung

Ein Löschgerät, das Bohren und Löschen in einem Gerät vereint: Mit Drill-X will Synex Tech mit einem Getriebe von SPN Schwaben Präzision die Brandbekämpfung revolutionieren.

Um schwer zugängliche Brände ohne Sicherheitsrisiko und Sauerstoffeintrag in hoher Effizienz zu löschen, entwickelte die österreichische Synex Tech GmbH das Brandlöschgerät Drill-X. Dafür wurde eine Getriebelösung mit hohen Drehzahlen und hohen Drehmomenten für einen begrenzten Bauraum von gerade mal 48 mm Durchmesser benötigt. Synex Tech fand in der SPN Schwaben Präzision einen Partner, der ein solches Getriebe entwickelt und nach kundenspezifischen Anforderungen auch herstellt. Die Anforderungen an das Getriebe waren hoch:

• trotz geringem Bauraums eine Übersetzung von etwa 16:1 erreichen,

• Edelstahlgehäuse,

• Antrieb durch eine mit Wasserkraft betriebene Turbine,

• Lebensdauer des Getriebes ist mit 150 Stunden eher gering und spielte eine untergeordnete Rolle.

Mit SPN Schwaben Präzision hat sich Synex Tech einen technologieunabhängigen Antriebsdesigner ins Boot geholt, der kunden- und projektindividuelle Antriebe speziell für die jeweilige Anwendung ausgelegen kann. Voraus ging eine umfangreiche Abstimmung der Anforderung und eine Beratung über die Materialien am Außengehäuse und an der Turbinenwelle.

Bildergalerie

Planetengetriebe für hohe Drehmomente

Als Basis für das Antriebssystem wurde ein Schraubergetriebe verwendet. Das sind Planetengetriebe, die hohe Drehmomente in einem geringen Außendurchmesser zulassen. Wegen der Übersetzung wurde zudem ein zweistufiges Getriebe ausgewählt. Das Gehäuse und der Planetenträger am Abtrieb sind individuell für den Kundenanschluss modifiziert. Insbesondere bei der Herstellbarkeit eines Plangewindes zum Abschleudern von eintretendem Wasser haben die SPN-Antriebsexperten unterstützt. Gefertigt und montiert wurden die einzelnen Komponenten und das Getriebe in der Produktion in Nördlingen.

So ist ein Prototyp eines Drill-X-Antriebs entstanden, der in mehreren Funktionstest seine Tauglichkeit aufgrund Verschleißes und Lauf beweisen konnte.

Mit neuem Antrieb und Bohrtechnik schnell zum Brandherd

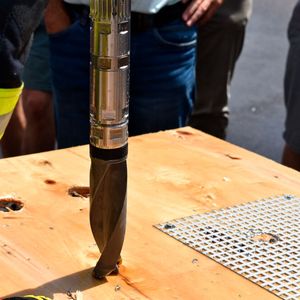

Entstanden ist letztendlich ein vollintegriertes Getriebe mit verschraubten Anschlüssen am Gehäuse aus Edelstahl.

Der neue Antrieb und die Bohrtechnik ermöglichen es nun, in unter 20 Sekunden zum Brandherd vorzudringen. Durch den punktgenauen, manuell-adaptiven Wassernebel wird der Brand binnen Sekunden gelöscht. Die Stärke von Drill-X zeigt sich vor allem bei schwer zugänglichen Bränden, wie etwa bei Dachstuhlbränden.

Ein kundenindividuelles Getriebe aus dem Hause SPN hat die Synex Tech GmbH überzeugt, sodass die Zusammenarbeit in weiteren Projekten fortgesetzt wird.
