Eplan Verkabelung und Schaltschrankbau effizienter planen

Um Anlagen effizient zu planen, ist ein schnelles Engineering wichtig. Deshalb stehen nun zur Kupferschienenplanung im Schaltschrankbau und zur Feldverkabelung Softwareerweiterungen zur Verfügung, die die Projektierung beschleunigen. Die Systeme liefern die Basis zur Standardisierung und Automatisierung.

Anbieter zum Thema

Klinkhammer Intralogistics GmbH

isel Germany GmbH

Schubert & Salzer Data GmbH

EPLAN Software & Service GmbH & Co. KG

Eine aussagekräftige und vollständige Projektdokumentation ist das A und O in der Automatisierungstechnik. Nicht nur im Engineering, auch für die Bereiche Montage, Inbetriebnahme und Service sind diese Unterlagen unverzichtbar. Deshalb hat Eplan nun in der Version 2.2 seiner Plattform zahlreiche funktionale Erweiterungen und Zusatzmodule bereitgestellt, die den Anwendern neue Perspektiven im Engineering eröffnen. Schnelle Projektierungsergebnisse liefern die neue grafische Makroauswahl, die intelligente Klemmenauswertung sowie automatische Abbruchstellen beim Kopieren von Schaltungsteilen. Projekteure erhalten ein handfestes System, das Prozesse beschleunigt und die Basis zur Standardisierung und Automatisierung liefert.

Die immer umfangreicher werdende Feldverkabelung einer Maschine oder Anlage lässt sich nun mit dem Modul „Fieldsys“ direkt im Eplan-Projekt dokumentieren und wird somit integraler Bestandteil (Bild 2).

Im Hallenlayout Kabel automatisch durch Streckennetze routen

Auf Basis eines 2D-Hallenlayouts können Kabel automatisch durch Streckennetze geroutet werden – inklusive Längenberechnung. Damit lassen sich Verbindungen zwischen Steuerungs- und Feldkomponenten effizient planen und nachhaltig dokumentieren. Auf diese Weise stehen dann optimale Daten für die Kalkulation zur Verfügung und das Montageteam vor Ort erhält umfassende Verlegeweginformationen. Auch im Servicefall sind so alle wichtigen Informationen direkt im Zugriff. Die Frage, wo genau ein Betriebsmittel in der Anlage verbaut wurde, ist also schnell geklärt. Aus dem Layout oder den Auswertungen geht direkt hervor, auf welchem Weg das Kabel durch die Maschine läuft. Fehler sind schnell gefunden und behoben.

Diese stark erweiterte Kabelprojektierung inklusive Routing, datenbankorientierter Verwaltung der Kabelverläufe und automatischer Auswertung der Kabeldaten beschleunigt Prozesse und sichert die effiziente Anlagenplanung. Mit Maschinen-/Anlagenlayout, Kabelstrecken und Kabelauswertungen als integralem Bestandteil wird die Automatisierungsdokumentation erheblich aufgewertet.

Virtuellen Prototypen eines Schaltschranks zusammenstellen

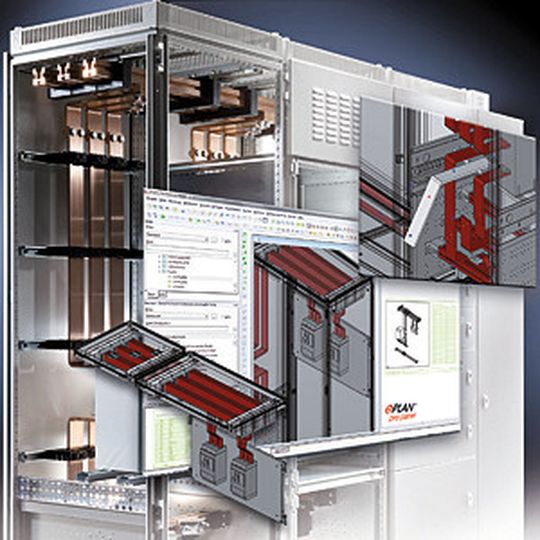

Kupferschienen gehören in jeden Schaltschrank zur Stromverteilung. Mit dem neuen Erweiterungsmodul Copper für Eplan Pro Panel Professional lassen sich Schaltschränke und die notwendigen Sammelschienensysteme in 3D dimensionieren, konfigurieren und virtuell montieren (Bild 1). Gehäuse und -zubehör, Betriebsmittel wie Haupt- oder Leistungsschalter sowie die erforderlichen Kupferschienen werden aus einer Online-Bauteilbibliothek zusammengestellt und zu einem virtuellen Prototypen des Schaltschranks vervollständigt. Zudem können Anwender Kupferschienen und Verbindungselemente innerhalb des 3D-Montageaufbaus frei konstruieren, biegen und in die Einbausituation einpassen.
