Step-Tec Vibrationen und Kollisionen mit mobilem Messsystem erfassen

Bei allen spanabhebenden Bearbeitungen sowie in bewegten Maschinenelementen und Antriebssystemen entstehen Vibrationen. Diese wirken sich negativ auf die Bearbeitungsqualität aus und reduzieren die Lebensdauer von Maschinen. Jetzt kann ein transportables Diagnosesystem helfen, diese Störfaktoren gezielt zu eliminieren.

Anbieter zum Thema

ESTA Apparatebau GmbH & Co. KG

SMW-AUTOBLOK Spannsysteme GmbH

trivid GmbH

STEP-TEC AG

Step-Tec ist ein schweizerisches Unternehmen mit umfassender Erfahrung im Bau von präzisen Frässpindeln. Bei der kompetenten Spindelherstellung muss verhindert werden, dass die Spindel bei der Zerspanung zu stark ins Vibrieren gerät und so zu Qualitätsproblemen am Bauteil beiträgt.

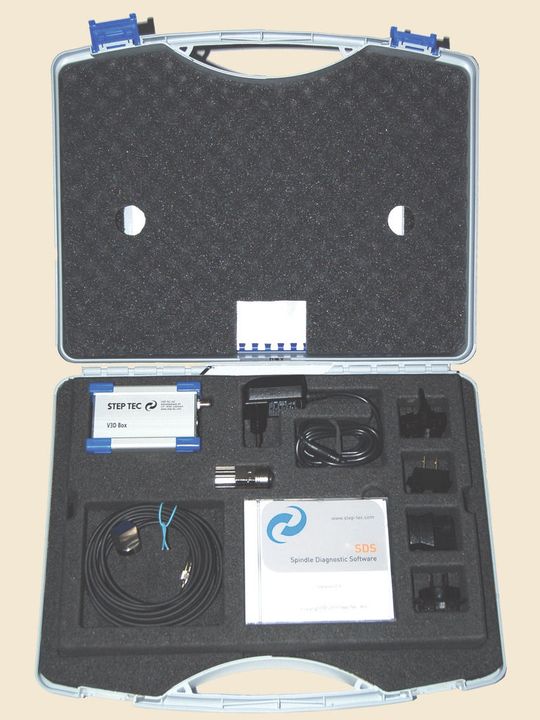

Step-Tecs Erfahrungen bei der Diagnose und Beseitigung von solchen Störeinflüssen führten jüngst zur Entwicklung des tragbaren Vibrationsmess und -visualisierungssysstems V3D. Mit dem V3D kann der Anwender im laufenden Betrieb Vibrationen erfassen und bewerten sowie effektive Maßnahmen ableiten, um die Störungen zu beseitigen oder abzumildern. Das System wird auf der Metav 2012 in Düsseldorf präsentiert.

Neuartiger 3D-Magnethaftsensor zur schnellen Vibrationsdiagnostik

Vibrationen belasten auch Maschinenelemente wie Lager und Führungen. Gleichzeitig reduzieren diese Störeinflüsse auf Dauer die Standzeiten von Werkzeugen, was für Wiederbeschaffungskosten sorgt, die die Wirtschaftlichkeit der Herstellung belasten. Nicht zuletzt ist das Bedienungspersonal einer zu hohen Lärmbelastung durch Vibrationen ausgesetzt. Es liegt also sowohl im Interesse des Maschinenbauers als auch des Maschinennutzers, diese Vibrationen zu reduzieren oder sogar zu eliminieren.

Gerade für Nischenanbieter von Maschinen aller Art stellt sich oft die Frage, wie diese Vibrationen erfassbar und analysierbar werden, um die entsprechenden Erkenntnisse zu gewinnen, durch die das Produkt oder der Bearbeitungsprozess zu optimieren ist. Hier kann das V3D-System gute Dienste leisten, egal ob bei der Entwicklung neuer oder der Verbesserung vorhandener Anlagen: Das Herzstück des mobilen Gerätes ist der kürzlich von Step-Tec entwickelte 3D-Beschleunigungssensor, der auf MEMS-Technik basiert (Bild 2 – siehe Bildergalerie).

Sensor registriert Vibrationsereignisse in drei Richtungen

Der Sensor registriert Vibrationsereignisse in drei Richtungen (X,Y und Z). Als magnetisch haftender Sensor ausgeführt, kann er auf jeder ferromagnetischen ebenen Fläche leicht aufgebracht werden. Sie registriert Vibrationswerte bis ±50 mm/s² . In IP67-Ausführung mit 5 m Kabel kann er auch in nasser Umgebung eingesetzt werden. Die Grenzfrequenz liegt bei 3 kHz und seine Schockfestigkeit reicht bis 1000 g.
