Auf der Suche nach so einem qualitativ hochwertigen 3-Achs-BAZ wurde ihm von einem befreundeten Unternehmen eine „kleine“ Makino empfohlen. Nun ist dieser japanische Werkzeugmaschinenhersteller – in der Schweiz seit 30 Jahren exklusiv von der neutec Werkzeugmaschinen AG in Immensee vertreten – nicht gerade für seine dreiachsigen vertikalen Fräsmaschinen bekannt, sondern eher für die vierachsigen Horizontal-Zentren. Das ließ den Produktionsleiter nochmals überlegen, ob nicht doch eine 4-Achs-Makino die bessere Lösung wäre. Letztendlich sprach der deutlich größere Platzbedarf dagegen. Und die dreiachsige Makino überzeugte ihn durch ihre Qualität, die sich zum Beispiel in steifen Konstruktionsmerkmalen und einem ausgefeilten Temperaturmanagement zeigt.

Mehrseitenbearbeitung realisieren

Aber warum nicht diese Maschine mit einem zusätzlichen CNC-Drehtisch zum 4-Achs-Zentrum aufrüsten? „Damit könnten wir auch Mehrseitenbearbeitung realisieren“, dachte sich Christian Iseli. „Als Anbieter kam mir sofort pL Lehmann in den Sinn. Ich hatte die hochwertigen Drehtische dieses Anbieters, der nur eine knappe Stunde von uns entfernt ist, schon mehrfach auf Messen gesehen und von Anwendern nur Gutes gehört.“

Die Idee ließ den Produktionsverantwortlichen nicht mehr los. Der Drehtisch müsste eine Brücke bewegen, die mit Nullpunktspannsystemen sowie hydraulischen Schraubstöcken ausgestattet ist. Als Partner für die Spannausrüstung war die hemo AG seine erste Wahl. Schließlich hatte der Spanntechnikspezialist aus dem benachbarten Kriens bei ihm schon andere Maschinen mit

Vor der Auftragsvergabe trafen sich die Betroffenen – neutec, pL Lehmann und hemo für die Besprechung der Details. Die Gesamtverantwortung übertrug er dem Maschinenhändler neutec, der in der Vergangenheit bereits ein anderes Projekt mit pL Lehmann und hemo erfolgreich abgewickelt hatte.

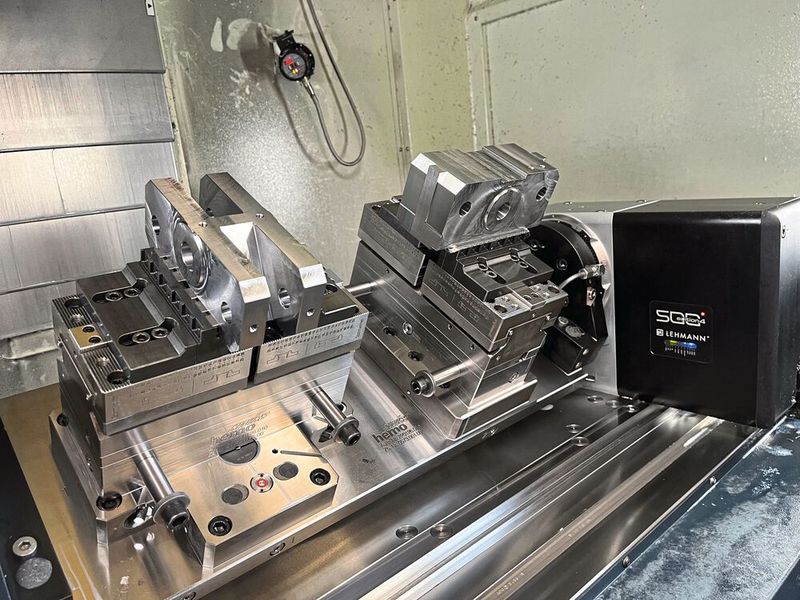

Als erstes einigte man sich auf das Bearbeitungszentrum Makino PS105, dessen Maschinentisch mit seiner Größe von 1300 Millimetern × 510 Millimeter Platz für eine große Zusatzachse bietet. pL Lehmann schlug als Drehtisch die Ausführung EA-520.R mit Gegenlager und einer roto-Fix-Grundplatte vor. Die Entwicklung der Spannbrücke mit den installierten Nullpunktspannsystemen und Schraubstöcken übernahm hemo in enger Abstimmung mit pL Lehmann. Ein Team, das sich bereits seit 2007 mehrfach bewährt hat und auch aktuell gemeinsam Projekte in der Armaturenindustrie, dem Flugzeugbau und der Medizintechnik betreut.

Seit Juni 2022 ist die Fertigungszelle in Betrieb, zur vollen Zufriedenheit von Produktionsleiter Christian Iseli: „Die Maschine ist samt Automatisierung einfach einzurichten und hochpräzise. Die Leistungsdaten und Genauigkeit des pL-Drehtisches passen ideal dazu. Und was die Spannvorrichtung anbelangt, bekamen wir unsere speziellen Wünsche bezüglich der Nullpunktspannsysteme und der zwei hydraulischen Schraubstöcke erfüllt. Die Erfahrungen zeigen, dass ich zu 100 Prozent das Richtige gekauft habe.“

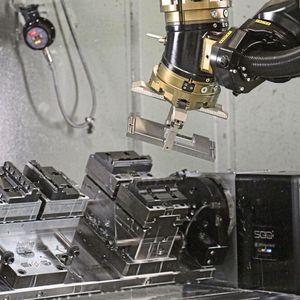

Noch ein Wort zum pL-Drehtisch mit 3+3-Strategie und der Spanntechnik: Christian Iseli wollte auf der schwenkbaren Brücke zwei Schraubstöcke haben. Einer davon sollte so ausgeführt sein, dass man ihn um 90 Grad drehen kann.

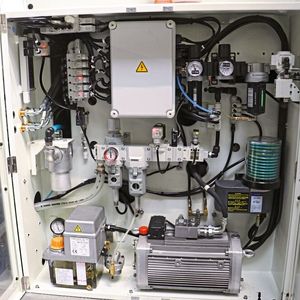

Sind die beiden Schraubstöcke achsparallel gestellt, kann Iseli damit auch lange Bauteile spannen. Und wenn die Bauteile zu schwer für den Roboter sind oder schwer greifbare Konturen aufweisen, ist die Vorrichtung so ausgeführt, dass sie auch manuell bestückt werden kann. Die Schraubstöcke werden durch eine 6-fache Drehdurchführung von pL Lehmann angesteuert, welche komplett innengeführt sind, was das System sehr prozesssicher macht.

Nullpunktspannsystem

Rüstzeiten um bis zu 70 Prozent reduzieren

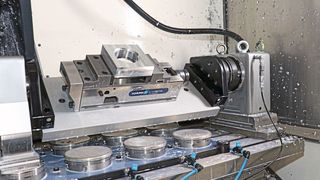

Zudem sind die vierte Achse, Gegenlager und Brücke auf einer Grundplatte montiert, die als Einheit von der Maschine genommen werden kann. Dann steht die Makino PS105 mit ihrem ganzen Arbeitsraum als dreiachsige Maschine zur Verfügung.

Spätestens in drei Jahren amortisiert

„Eine solche Lösung habe ich mir vorgestellt“, resümiert Christian Iseli. „Diese Fertigungszelle ist hoch flexibel einsetzbar und dennoch einfach zu bedienen. Der Mitarbeiter an der Maschine konnte damit in kürzester Zeit umgehen und hat Freude, damit zu arbeiten.“

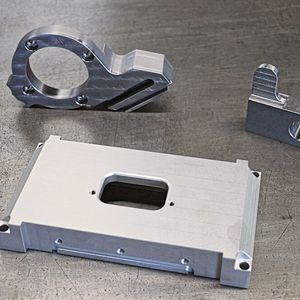

Iseli fertigt mit seiner 3+1-Lösung mittlerweile Teile, die die Zerspanungsspezialisten zunächst gar nicht im Blick hatten, zum Beispiel Werkstücke, die früher auf dem 5-Achs-BAZ liefen. Andere Bauteile, die früher in bis zu sechs Spannungen auf einer dreiachsigen Maschine produziert wurden, entstehen hier in ein bis zwei Aufspannungen. „Das lohnt sich. Da die Anlage bei uns im 1-Schichtbetrieb durchschnittlich 13 Stunden arbeitet, hat sich die Investition bestimmt in drei Jahren gerechnet“, ist sich Christian Iseli sicher. „Das ist ein gutes Argument, um in den nächsten zwei Jahren eine zweite identische Anlage anzuschaffen.“
