XXL Giganten in der Produktion

Von Mag. Victoria Sonnenberg 2 min Lesedauer

Anbieter zum Thema

Klinkhammer Intralogistics GmbH
Schages GmbH & Co.KG
AGTOS Gesellschaft für technische Oberflächensysteme mbH GmbH

Groß, größer, XXL. Vom extra großen Maschinenduo über das Aluminiumrohr mit meterlangem Durchmesser bis hin zur XXL-Batterie. Wie diese Riesen hergestellt werden und wer sie fertigt.

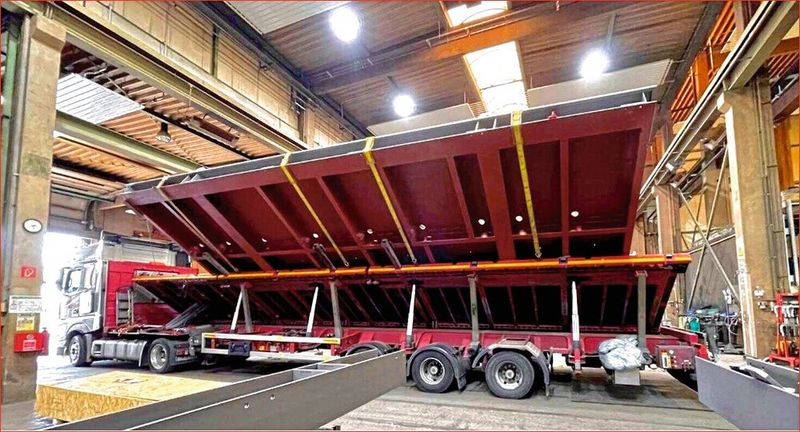

Große schwere Schweißbaugruppen wie diese XXL-Grundplatte für eine Ölversorgungsanlage sind eine Paradedisziplin von Jebens.(Bild: Jebens)
Große schwere Schweißbaugruppen wie diese XXL-Grundplatte für eine Ölversorgungsanlage sind eine Paradedisziplin von Jebens.
(Bild: Jebens)

XXL-Grundplatten für Ölversorgungsanlagen

Große schwere Schweißbaugruppen sind die Paradedisziplin der Jebens GmbH mit Sitz in Korntal-Münchingen. Das qualifiziert das Unternehmen auch für den Bau von XXL-Grundplatten für Ölversorgungsanlagen der weltweit führenden Gesellschaft für Oeltechnik.

Zahlreiche namhafte Unternehmen der chemischen und petrochemischen Industrie vertrauen auf die Ölversorgungsanlagen und Kühler der Gesellschaft für Oeltechnik, die alle nationalen wie internationalen Normen erfüllen. Diese Anlagen werden nach den jeweiligen Richtlinien des Aufstellungslandes als sogenannte Kompaktanlagen (Units) kundenindividuell ausgelegt, entwickelt und produziert. Mit einem Stückgewicht von bis zu 100 Tonnen, einer Breite von bis zu vier Metern und einer Länge von 20 Metern werden sie in Waghäusel, Baden-Württemberg, vollständig gefertigt.

Bildergalerie
Bildergalerie mit 5 Bildern

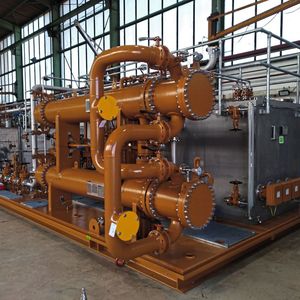

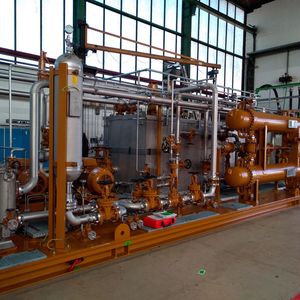

Basis dieser riesigen Ölversorgungsanlagen sind die von Jebens hergestellten Grundplatten, deren Grundfläche den Ausmaßen der fertigen Anlage entspricht. Auf diesen Grundplatten installiert Oeltechnik in der eigenen hochmodernen, 20.000 Quadratmeter großen Fertigungsstätte alle für den Betrieb der Anlagen erforderlichen Komponenten. Dazu gehören neben Öltank, -kühler und -abscheider auch Motoren, Pumpen, Ventile, Filter, Temperatur- und Druckmessgeräte sowie ein komplexes Rohrleitungsgeflecht mit allen Armaturen. Beispielhaft dafür steht die Ölversorgungsanlage für eine Raffinerie. Diese Anlage versorgt die Lager des Verdichters mit mehr als 1.200 Litern Schmieröl pro Minute, das im Kreislauf gereinigt, gefiltert und gekühlt wird.

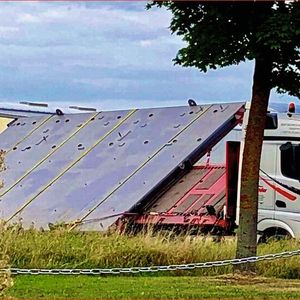

Die Aufgabe an Jebens umfasste die Anfertigung der Grundplatte gemäß Zeichnung mit einem Stückgewicht von 7,9 Tonnen, 455 Millimetern Höhe, 4.160 Millimetern Breite und 9.260 Millimetern Länge. Neben der Herstellung der Schweißkonstruktion zählte dazu auch der Einkauf aller dafür benötigten Bauteile und der kundenspezifisch gewünschten Farbe. Nach dem Schweißen wurde die gesamte Schweißkonstruktion aus Grundplatte und verschiedenen großen Trägern von Jebens sandgestrahlt und an Ober- und Unterseite mit der speziellen Endlackierung versehen.

Die Jebens-Experten für Brennschnitte und komplexe Schweißkonstruktionen fertigen Grundplatten dieser Art seit mehr als zehn Jahren regelmäßig für die Gesellschaft für Oeltechnik – bislang 35 Platten mit Stückgewichten von bis zu 13 Tonnen. Laut Michael Springer, Leiter Materialwirtschaft bei Oeltechnik, sprechen für Jebens „die hervorragende Schweißarbeit sowie die sehr gute Maßhaltigkeit und Ebenheit der Platten“. Dies sei für ihn angesichts der extrem hohen Qualitätsansprüche seines Unternehmens äußerst wichtig.
