C-Technik Automatisches Erstellen von Stromlaufplänen spart Zeit

Für den Entwicklungsprozess eines neuen Projekts ist das Zeichnen von Stromlaufplänen mit der Hand sinnvoll, besonders wenn es um technische Sachverhalte und die Feinabstimmung des Designs geht. Baut aber neues Design auf einem bestehenden auf, ist die automatische Stromlaufplan-Erstellung zweckmäßiger.

Anbieter zum Thema

Klinkhammer Intralogistics GmbH

COSCOM Computer GmbH

trivid GmbH

Zuken GmbH

Weil Stromlaufpläne für die Dokumentation und den Service sehr wichtig sind, wird man auch auf lange Sicht nicht auf sie verzichten können. Doch wann ist die automatische Erstellung von Stromlaufplänen empfehlenswert? Welche Vor- und Nachteile gibt es?

Bei komplett neuen Designs ist Handarbeit angesagt

Bei der Entwicklung eines neuen Designs, bei dem der Stromlaufplan das wichtigste Entwicklungsdokument ist, führt meist kein Weg an der manuellen Erstellung des Stromlaufplans vorbei.

So hat man beim Zeichnen alle Freiheiten, kann verschiedene Szenarien durchspielen, das Design abstimmen und eine Enddokumentation für Prüfung und Service anfertigen. Üblicherweise werden Stromlaufpläne so erstellt.

Geeignete Quellen für die automatisierte Planerstellung

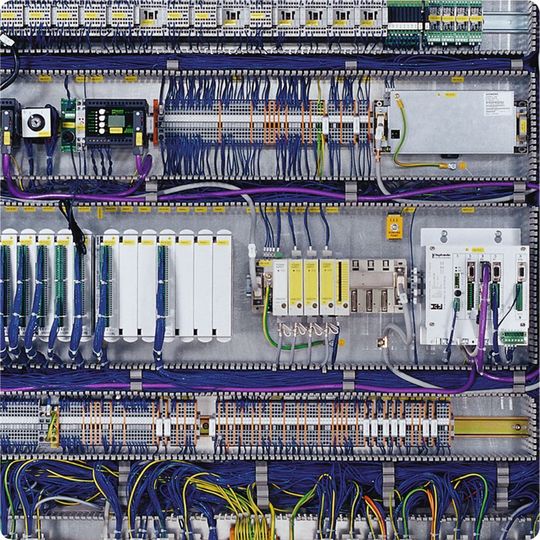

Verschiedene Software-Tools leisten Überragendes bei diesem Prozess (Bild 1). Nicht alle Stromlaufpläne werden jedoch von Grund auf neu generiert, sondern bauen auf bereits bestehenden Plänen auf oder stellen dieselbe Information in einer standardisierten Form dar.

In diesen Fällen ist das manuelle Erstellen von Stromlaufplänen zur Anpassung an das richtige Format oder System recht mühsam und kostet unnötig Zeit und Ressourcen. Das automatische Erstellen ist in diesem Fall die bessere Alternative.

Heutzutage ist es oft nötig, Daten vom System eines Anbieters auf ein anderes zu übertragen, weil zum Beispiel der aktuelle Anbieter die Anforderungen nicht erfüllt oder infolge einer Unternehmensübernahme nur noch ein CAD-System oder ein Anbieter genutzt werden soll.
